概述：
JAV夹套保温呼吸阀通常与阻火器配套使用。JAV夹套保温呼吸阀用于安装原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上的主要安全设备，夹套保温呼吸阀是起蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用（夹套保夹套呼吸阀阻火器）。耐低温防冻性能合格：在－40。C操作2小时，压力阀盘、真空阀盘和密封环均无变形现象，完全符合设计要求。在常温36。C时连续操作72小时，动作10000次，压力阀盘、真空阀盘和导杆接触面无任何磨损和碰伤迹象，导杆升降灵敏无卡死现象。
适用范围：
可与阻火器配套使用。
设定压力（操作压力）：
正压：＋980pa 负压：－295pa
特点：
1、该阀是安装在固定顶罐上的通风装置，减少油品蒸发损耗，控制储罐压力作用。
2、阀盘、阀封环采用不锈钢、四氟乙烯材料。耐低温，防冻性能好。
3、夹套呼吸阀材质采用铸钢、不锈钢，耐腐蚀性好。
4、本阀具有通风量大，泄漏量小，耐腐蚀，防冻性好。
5、它能对石油储罐内外压并进行自动调节等特点。
6、水压试验合格。
7、结构简单，重量轻，易检修，安装方便。
主要外形尺寸：
|
口径 |
重量 （Kg台） |
安装尺寸（mm） |
||||
|
D |
D1 |
L |
H |
n×Φ |
||
|
DN50 |
6.5 |
110 |
140 |
160 |
255 |
4×14 |
|
DN80 |
9.8 |
150 |
185 |
213 |
260 |
4×18 |
|
DN100 |
12 |
170 |
205 |
265 |
290 |
4×18 |
|
DN150 |
21 |
225 |
260 |
305 |
330 |
8×18 |
|
DN200 |
31 |
280 |
315 |
355 |
350 |
8×18 |
|
DN250 |
35 |
335 |
370 |
420 |
400 |
12×18 |

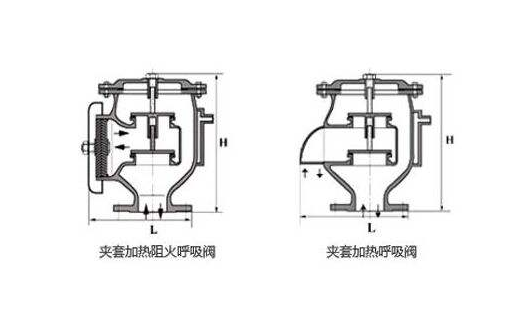

结构图：
