简介：

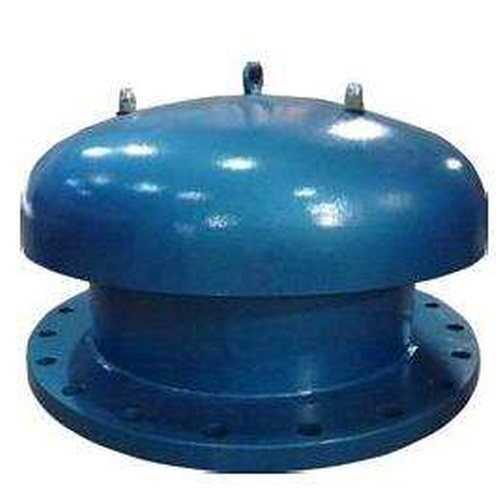

HX呼吸人孔盖分别安装在石油、化工等物料储罐顶上的安全应急通风装置。通常与呼吸阀配套使用，是为了避免因意外原因造成罐内急剧超压或真空时，起到压力泄放或气体吸入的作用。产品是采用全天候密封结构，以配重来调节吸入阀瓣和泄压盖的开闭，具有定压排放、定压吸入、开闭灵活、安全可靠等特点。产品采用全天候密封结构，以配重来调节吸入阀瓣和泄压盖的开闭，以不锈钢波纹带为阻火层，来阻止火焰的通过，并设双抽屉口，为清洗更换阻火层提供了方便，缩短了时间。总之，该产品具有定压排放、定压吸入、式闭灵活、安全阻火、结构紧凑、密封性能好、安全可靠等优点。
工作原理：
HX呼吸人孔正常工作情况下，GYXB压力排放阀基本保持密封状态，储罐处于正常压力。当呼吸阀正常工作满足不了因意外原因造成储罐压力急剧超压时，GYXC型压力排放吸入阀或GYXB型压力排放阀的泄压盖自动顶开，进行紧急泄压，使罐内压力保持正常；当罐内压力急剧减压或超真空时，吸入阀便开启急剧吸入大气、维护罐内正常压力，以保护储罐安全。所不同的是GYXC型既可吸入、又可排放；而GYXB型只能排放，不能吸入，请用户在选型时予以区别。
特点：
HX型呼吸阀是固定在储罐顶上的通风装置，以保证罐内压的正常状态，防止罐内超压或超真空合储罐遭受损坏，也可减少液体挥发损耗。盘采用四氟材料，耐低温，防冻性能好；阻火盘采用不锈钢材质，阻火性能优良；壳体选用不锈钢、铸钢和铝合金，结构紧凑，阻火性能强、通气量大、泄漏量小、耐腐蚀、耐低温、防霜冻、易检修，安全方便等特点。具有类型多，规格齐全，结构紧凑、重量轻、通风量大、泄漏水等优点。
技术参数：
1、操作压力：正压+1765Pa180mmH20负压-392Pa-40mmH20
2、阻火等级：BS5501：IIA级标准化
3、使用温度：+50- -30℃
4、使用范围：特别适用于贮存物料以氮气封顶的拱顶常压罐。
5、呼出压力：B、+980Pa C、+175Pa D、+4KPa E、+18KPa
6、吸入压力：B、-295Pa C、-295Pa D、-0.5KPa
维护与保养：
为了呼吸阀使用安全，应在 3-6 个月定期将波纹阻火层拆下，清洗干净，保证阻火层上每个孔畅通，防止堵塞，确保安全正常使用。
1、定期检查通风气正、负阀盘动作是否灵活，导杆及阀盘接触密封面有无损坏，如有损坏应立即调换。
2、在检查维护重新安装时，应保证阀内各结合面严密配合，阀盘升降灵活。
3、新阀启用时，应安装前清除阀盘间的防震物，否则呼吸阀将失灵。
主要安装尺寸：
|
规格 |
安装尺寸（mm） |
||||
|
DN |
D |
D1 |
H |
Φ |
|
|
DN500 |
Φ500 |
Φ700 |
Φ635 |
375 |
Φ706 |
|
DN600 |
Φ600 |
Φ815 |
Φ749.5 |
480 |
Φ808 |
结构图：
