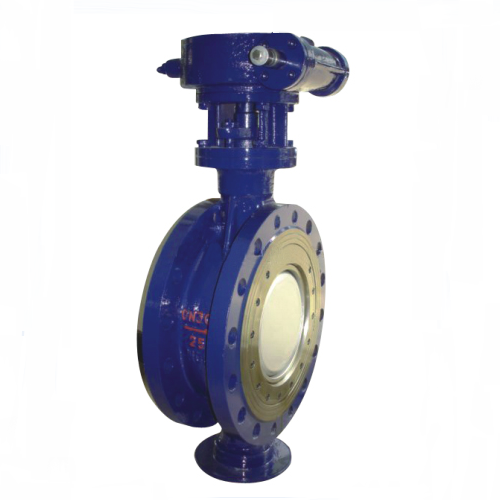

产品概述:
QF3247HR双向流硬碰硬旋球阀是我司新推出球阀系列的一种产品。该阀不但能在正向压力下可靠地截断,在反向压力或反向压力远大于正向压力时同样能可靠地密封。该阀密封采用半球阀的结构和原理,外形采用蝶式结构,从而具有:体积小、重量轻的特征;并具有:双向硬密封、密封摩擦小、经久耐用、启闭轻便等性能,因此,性价比远高于半球阀。该阀门的成功开发与运用,是阀门行业的一次重大技术革新。凡水泵出口端、管网系统、回收系统、高位水槽、易水淹的污水系统、防倒流系统的所有阀门须用双向阀门,本阀门广泛用于冶金矿山、石化、化工、电力、环保、市政等行业和部门的管路启闭、调节。
产品原理:
硬碰硬旋球阀的主要类型有:蜗轮蜗杆、电动、气动、液动、其中气动阀门和液动阀门适合于有压力气源和压力液源的场合。工作原理:硬碰硬旋球阀的zui主要功能是既能在正向压力时密封良好,在反向压力或反向压力大于正向压力时也能密封良好。当正向压力作用时,介质压力推动阀板向前移动,阀杆变形,硬碰硬旋球阀阀板密封面紧贴阀座密封面传递压力,将阀座推向阀体台阶,使之密封良好。当反向压力作用时,质压力推动阀板向后移动,阀杆变形,介质压力同时推动阀座向后移动,硬碰硬旋球阀阀座密封面紧贴阀板密封面传递压力,使之密封良好。
产品性能:
双向流硬碰硬旋球阀主要用来对介质进行截断与调节,这部分硬碰硬旋球阀在整个系统中所占比重大、用量多,要求硬碰硬旋球阀经久耐用性价比高,同时应能在介质正向流时进行调节与载断,在压差变换或检修时又可以防止介质倒流,即拥有双向切断功能。日前,这部分阀在管网系统上,硬碰硬旋球阀主要应用的有截止阀、闸阀、蝶阀以及球阀。
是既能在正向压力时密封良好,在反向压力或反向压力大于正向压力时也能密封良好。当正向压力作用时,介质压力推动阀板向前移动,阀杆变形,阀板密封面紧贴阀座密封面传递压力,将阀座推向阀体台阶,使之密封良好。当反向压力作用时,介质压力推动阀板向后移动,阀杆变形,介质压力同时推动阀座密封面紧贴阀板密封面传递压力,将阀座推向阀杆极限变形位置,使之密封良好。
产品特点:
1、不但能在正向压力中可靠地关断,在反向压力或反向压力远大于正向压力中同样能可靠地关断;
2、在密封副的两个密封面上可根据不同的硬度需要运用太空等离子喷涂、以太激光溅射、真空保护渗复堆焊等先进工艺形成马氏体不锈钢、奥氏体不锈钢、硬质合金、金属陶瓷、人造金刚石等梯度功能材料;
3、能自动对正中心(自适应),并能自动越程补偿磨损;
4、关闭时充分利用阀内介质的能量,自动加以极高密封比压,使高硬密封副达到可靠的零泄漏;
技术参数:
结构设计标准 |
GB/T12237-1989 |
通用阀门法兰和对焊连接钢制球阀 |
GB/T12238-1989 |
通用阀门法兰和对夹连接蝶阀 |
|
使用材料标准 |
GB/T12226-1989 |
通用阀门灰铸铁件技术条件 |
GB/12227-1989 |
通用阀门球墨铸铁技术条件 |
|
GB/T12229-1989 |
通用阀门碳素铸件技术条件 |
|
GB/T12230-1989 |
通用阀门奥式体钢铸件技术条件
|
主要零件材料:
零部件名称 |
材料名称或代号 |
阀体 |
灰铸铁、球墨铸铁、WCB、碳钢 |
阀板 |
WCB、Q235、不锈钢 |
阀杆 |
不锈钢 |
阀座 |
WCB、Q235、不锈钢 |

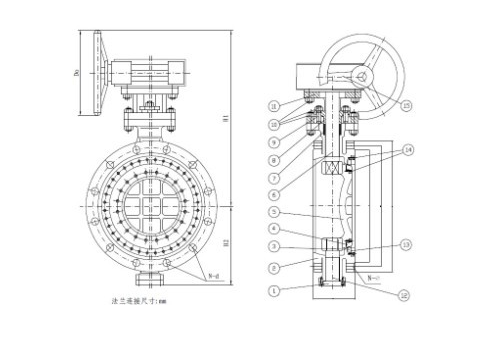

结构图:
