产品概述：

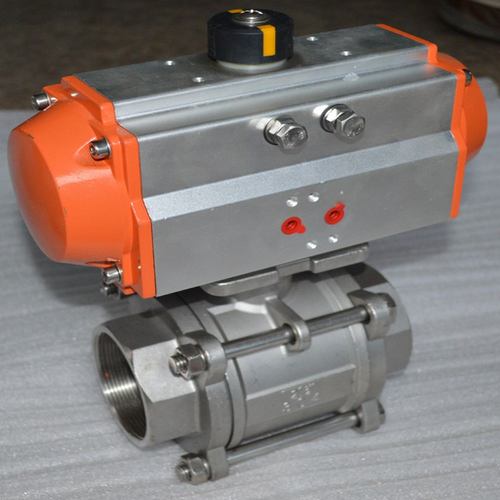

Q611F气动三片式球阀体积小，是由三部分阀壳组成，由四只较长螺栓从两端夹住中间阀体与阀球而成。其优点是维修拆卸时不用拆卸管路螺纹，而直接拆卸四只螺栓，阀体中间部分既可取出。通常制作高压球阀使用。用于截断或接通管路中的介质，选用不同的材质可分别适用于水、蒸汽、油品等多种介质。结构合理、造型美观。阀座采用弹性密封结构，启闭轻松密封可靠。
工作原理：
Q611F气动三片式球阀也是通过气动执行器90度的旋转来带动球体的旋转以达到介质的流通与阻断。执行器与阀体的直接连接减少了发生故障的机率。适用于轻工机械体积小空间窄的场合。阀杆采用有倒密封的下装式结构阀腔异常升压时，阀杆不会被冲击。可设置90°开关定位机构,根据需要加锁以防止误操作。
产品特点：
1、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损小，故球阀的使用寿命长。
2、可配置气动、电动等多种驱动机构，实现远距离控制和自动化操作。
3、阀体内通道平整光滑，可以输送粘性流体、浆液以及固体颗粒。
4、安装简便，能以任意方向安装于管道中的任意部位。
阀体:
|
阀体形式 |
内螺纹精铸阀体 |
|
公称通径 |
DN6～100mm |
|
公称压力 |
PN1.6、2.5、4.0、6.4 MPa；ANSI 150 300 600LB；JIS 10 20 30K |
|
连接形式 |
管螺纹(G)、锥螺纹(NPT) |
|
阀盖形式 |
一体式 |
|
压盖型式 |
压帽拧紧式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
阀内件:
|
阀芯形式 |
O型球型阀芯 |
|
流量特性 |
快开特性 |
执行机构:
|
执行器型号 |
GT、SR、ST、AT、AW系列单双作用气动执行器 |
|
供气压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
环境温度 |
-20～+90℃ |
|
作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
主要零件材料:
|
1 |
左阀体 |
WCB、CF8、CF8M、CF3M不锈钢 |
|
2 |
阀座 |
PEFE、PPL、304、316 |
|
3 |
球体 |
WCB、CF8、CF8M、CF3M |
|
4 |
密封圈 |
PTFE/金属石墨缠绕垫片 |
|
5 |
右阀体(中阀体) |
WCB、CF8、CF8M、CF3M |
|
6 |
阀杆 |
2Cr13304、316、316L |
|
7 |
填料压盖 |
WCB、CF8、CF8M、CF3M |
主要性能指标：
|
公称通径DN(mm) |
6 |
8 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
允许压差(MPa) |
≤公称压力 |
|||||||||||
|
动作范围 |
0～90° |
|||||||||||
|
泄露量Q |
软密封为零泄露；金属密封符合ANSI B16.104 IV级标准 |
|||||||||||
|
基本误差 |
带定位器：小于全行程的±2% |
|||||||||||
|
回差 |
带定位器：小于全行程的2% |
|||||||||||
主要性能参数：
|
试验压力(Mpa) |
公称压力(Mpa) |
压力级(class) |
JIS(K) |
|||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
|
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
|
密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
|
气密试验 |
0.5～0.7 |
|||||||||
主要外形及连接尺寸：
|
公称通径 |
尺 寸 |
气动执行器 |
|||||
|
G |
A |
H |
L |
d |
D |
||
|
10 |
3/8 |
131 |
142 |
65 |
12.7 |
18 |
AT1 |
|
15 |
1/2 |
131 |
148 |
67 |
15 |
24 |
AT1 |
|
20 |
3/4 |
131 |
167 |
82 |
20 |
28 |
AT1 |
|
25 |
1 |
131 |
175 |
91 |
25 |
34 |
AT1 |
|
32 |
11/4 |
185 |
210 |
108 |
32 |
41 |
AT2 |
|
40 |
11/2 |
185 |
238 |
129 |
38 |
49 |
AT2 |
|
50 |
2 |
185 |
245 |
148 |
50 |
62 |
AT2 |

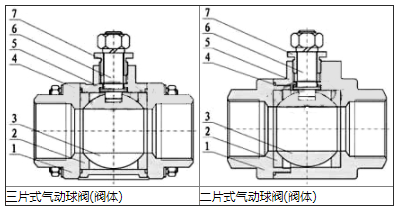

结构图：
