Q341F涡轮球阀

型号：Q341F

浏览次数：583

更新时间：2020/8/29 16:46:52

简要描述：

Q341F涡轮球阀可分为浮动蜗轮传动球阀和固定蜗轮传动球阀两大类。浮动蜗轮传动球阀的特点是球体可以自由浮动。根据密封座结构不同又分为固定密封座和带活动密封座两种。

产品简介：
Q341F涡轮球阀可分为浮动蜗轮传动球阀和固定蜗轮传动球阀两大类。浮动蜗轮传动球阀的特点是球体可以自由浮动。根据密封座结构不同又分为固定密封座和带活动密封座两种。固定密封阀座的浮动蜗轮传动球阀，结构如图所示，在阀体内装有两个氟塑制成的固定密封阀座，在两间座之间夹紧一个由碳钢或不锈钢制成的浮动球，球体上有圆形通孔，开后时，通道打开；当阀杆转动时，球孔垂直于阀门的通道，靠介质的压力将球体紧压在后面的阀座上，保证阀门的密封。

性能：
Q341F涡轮球阀是一种重要的阀类，在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体（或部分球），球体随阀杆转动，实现阀门的开启或关闭。在各种阀门中，球阀的流动阻力小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。球阀旋转90°即可全关全开，启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。涡轮法兰球阀关闭件球体绕阀体中心线作旋转来达到开启、关闭的一种阀门，密封件嵌于阀座内，金属阀座尾端设有弹簧，当密封面磨损或者烧毁时，在弹簧作用下推动阀座与球体形成金属密封。其具有独特的自动泄压功能，当阀门中腔介质压力超过弹簧预紧力，出口端阀座后退脱离球体，达到自动泄压效果，泄压后阀座自动复位，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和、乙烯等，在各行业得到广泛的应用。

工作原理：
Q341F蜗轮法兰球阀一般使用在中大口径尺寸的管道上,蜗轮传动是在原有的球阀阀杆上接止齿轮箱,只需用旋转很小的转动力矩就能实现开关。蜗轮传动旋转90°即可全关全开，启闭迅速。蜗轮法兰球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。蜗轮法兰球阀它具有节流和控制流量之用。蜗轮法兰球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质。

产品特点：
1、蜗轮带有刻度指示。
2、具有节流和控制流量之用。
3、阀座选用聚四氟乙烯，密封性能好。
4、只需要用旋转90度的操作和很小的转动力矩就能关闭严密。
5、限位块上设有锁孔可锁定开关位置避免误操作，上有明显的开关量指针。

零部件材料：

序号 NO	零件名称	材质
序号 NO	零件名称	GB	ASTM
1	阀体	WCB	A2116-WCB
2	密封圈	PTFE	PTFE
3	球体	1C18Ni9Ti	SS304
4	螺母	35	A194-2H
5	螺柱	35CrMoA	A193-B7
6	石体	WCB	A216-WCB
7	垫片	柔性石墨不锈钢	B12.10-304F/.G
8	填料	PTFE	PTFE
9	填料压盖	WCB	A2116-WCB

产品参数：

DN	L	D	N	重量/kg
125	320	245	542	110
150	360	280	572	130
200	457	335	638	200
250	533	405	828	245
300	610	460	948	500

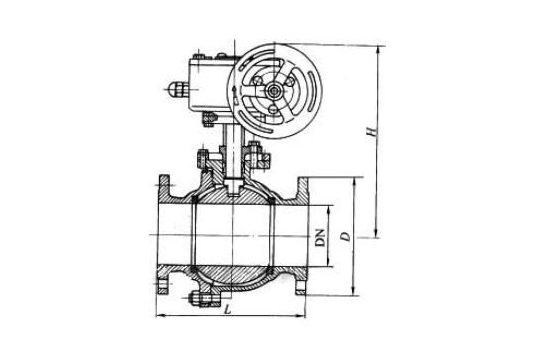

结构图：

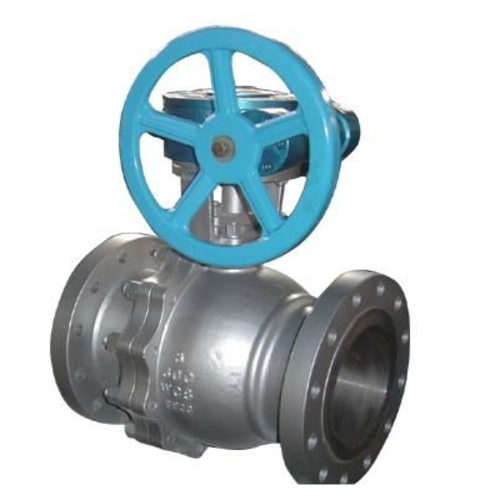

产品展示
