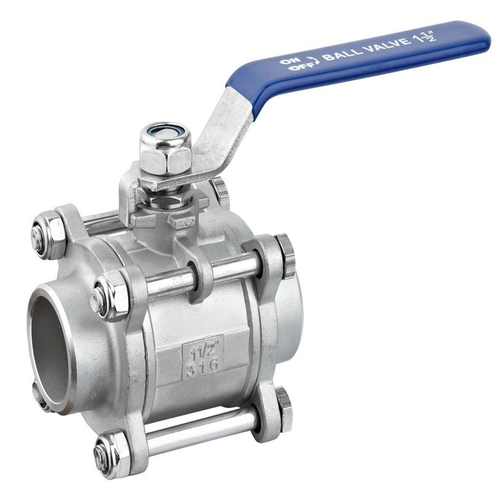

介绍：
Q61F三片式焊接球阀主要用于小口径管道上作为介质的开关调节。采用不锈钢材质，连段以四根螺栓压紧式确保密封压力。主要应用于化工行业，石油行业，食品行业，造纸行业。具有轻巧简便，操作灵活的特性。三片式对焊球阀是指关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 Q61F三片式焊接球阀在管路中主要用来做切断、分配和改变介质的流动方向。三片式球阀，是近年来被广泛采用的一种新型阀门。三片式对焊球阀和法兰闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。二片式球阀，三片式球阀,是近年来被广泛采用的一种新型阀门， 本类阀门在管道中一般应当水平安装。
产品特点：
1由三部分组成，便于后期维护与更换。
2先进的硅溶胶工艺，结构合理、造型美观。
3阀座采用弹性密封结构，开关省力，轻巧，密封性能良好。
4阀杆采用有倒密封下装式结构，阀杆不会因为内部受压飞出，确保安全性。
产品特征：
|
公称压力 |
1.6-6.4MPa |
|
适用稳定范围 |
-20～232℃～350℃ |
|
适用介质 |
水、油、气及某些腐蚀性液体（W。O。G） |
|
对焊标准(BW) |
GB12224.ANSIB16.25 |
主要零件材料：
|
零件名称 |
材质 |
|
|
阀体 |
不锈钢CF8M |
碳钢WCB |
|
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
阀盖 |
不锈钢CF8M |
碳钢WCB |
|
球体 |
不锈钢SS316 |
不锈钢SS304 |
|
阀杆 |
不锈钢SS316 |
不锈钢SS316 |
|
螺母 |
不锈钢SS304 |
不锈钢SS304 |
|
垫圈 |
不锈钢SS304 |
不锈钢SS304 |
|
手柄套 |
塑料 |
塑料 |
|
手柄 |
不锈钢SS304 |
不锈钢SS304 |
|
阀杆螺母 |
不锈钢SS304 |
不锈钢SS304 |
|
填料压盖螺母 |
不锈钢SS304 |
不锈钢SS304 |
|
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
止推垫圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
螺栓 |
不锈钢SS304 |
不锈钢SS304 |
主要连接尺寸及重量：
|
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
|
L |
60 |
60 |
70 |
85 |
95 |
110 |
130 |
150 |
190 |
210 |
268 |
|
H |
50 |
50 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
|
E |
100 |
100 |
22.7 |
27.5 |
33.5 |
42 |
48.6 |
60.5 |
76.3 |
90 |
106.5 |

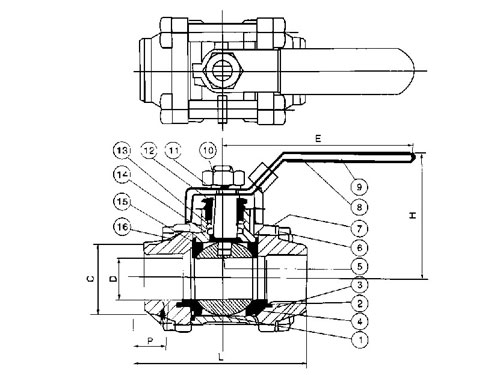

结构图：
