Q61F全焊接球阀

型号：Q61F

浏览次数：687

更新时间：2020/8/29 16:04:43

简要描述：

Q61F全焊接球阀阀体是由钢管焊接而成。球垫采用强化聚四氟乙烯。阀杆采用防爆设计。温度范围：-29~150℃。全焊接球阀广泛应用天然气、石油、供热、化工及热电管网等长输管线领域。城市燃气：燃气输出管道、主干线及各支线供应管道等。

简介：
Q61F全焊接球阀阀体是由钢管焊接而成。球垫采用强化聚四氟乙烯。阀杆采用防爆设计。温度范围：-29~150℃。全焊接球阀广泛应用天然气、石油、供热、化工及热电管网等长输管线领域。城市燃气：燃气输出管道、主干线及各支线供应管道等。集中供热：大型供热设备输出管线、主干线、支线。热交换机：管道及回路启闭。钢铁厂：各种流体管道、废气释放管道、煤气和热力供应管道、燃料供应管道。q61一体化焊接球阀用于各种工业设备：各种热处理管道、各种工业煤气和热力管道。

性能：
Q61F全焊接球阀不会有外部泄漏等现象；采用浮球结构，斜面弹性垫圈保证密封圈紧压在球体之上，即使在压力不稳定的情况下，阀门可以保证严密；由于阀体材料跟管道材质一样，不会出现应力不均，也不会由于地震及车辆经过地面时而产生变形，管道耐老化；密封环本体采用含量20%Carbon（碳素）的RPTFE材质，保障完全无泄漏；直埋式全焊接球阀可以直接埋于地下，不用建高大型阀门井，只需在地面上设置小型浅井，大大节省施工费用及工程时间；可根据管道的施工及设计要求，调整阀体的长短和阀杆的高度；球体的加工过程有先进的计算机检测仪跟踪检测，加工精密度非常精密，操作轻便；不需要维护，调整及润滑，易于安装，阀体不含沉重且不可靠的铸件。

原理作用：
全焊接球阀阀体是由碳钢无缝钢管压制成型整体式焊接球阀。由于阀座是由碳化特氟隆密封环及碟形弹簧构成的，所以对压力和温度的变化适应能力强，在标注压力和温度范围内不会产生任何泄滑。广泛用于城市燃气：燃气输出管道、主干线及各支线管道等；集中供热：大型供热设备输出管线、主干线、支线；热交换机：管道及各回路启闭；钢铁厂：各种流体管道、废气排放管道、燃气供应管道；各种工业设备：各种热处理管道、各种工业煤气和热力管道。

主要特点：
1、焊接一体球阀由全焊接的阀体和增强四氟密封垫组成，可以在频繁操作，有杂质及化学物质的情况下长寿命运行。
2．焊接一体球阀研磨精细的不锈钢球体可以保证多年开闭自如，运行可靠。
3．采用浮球和固定结构，斜面弹性保证密封圈紧压在球体之上，即使压力不稳定的情况下，阀门可保证严密。
4．焊接一体球阀阀杆的防泄漏结构使用两o型圈，使阀杆转动自如且密封严密。
5．不需要维护，调整及润滑，易于安装，在低运行费用下长期可靠运行。
6．焊接一体球阀阀杆可以加长、易于保温。
7．操作手柄可以拆下，换向安装。
8．全焊接球阀阀体不含沉重且不可靠的铸件。
9．安装调节机构，非常安全的阀门。

执行标准：

产品规范	设计规范	结构长度	连接法兰	试验与检验
	gb/t12237	gb/t15188.1	gb/t12224	gb/t13927
	api6d	asme/ans b16.10	asme/sns b16.25	api 598

主要性能规范：q61f全焊接球阀主要性能规范

公称压力	1.6 mpa	2.5 mpa	4.0 mpa	6.4 mpa	10.0 mpa	150 lb	300 lb	600 lb
强度试验	2.4 mpa	3.75 mpa	6.0 mpa	9.5 mpa	15.0 mpa	3.1 mpa	7.5 mpa	15.0 mpa
水密封试验	1.76mpa	2.75 mpa	4.4 mpa	7.04 mpa	11.0 mpa	2.2 mpa	5.5? mpa	11.0 mpa
气密封试验	0.6mpa

主要零部件材：

名称	碳钢	cf8类	cf8m	cf3m
阀体	碳钢	a351-cf3	a351-cf8m	a351-cf3m
球阀	a351-cf8	a351-cf3	a351-cf8m	a351-cf3m
阀杆	2cr13	a182-f304l	a182-f316	a182-316l
阀座	rtfe	rtfe	rtfe	rtfe
o形圈	全氟橡胶	全氟橡胶	全氟橡胶	全氟橡胶

产品结构尺寸：

dn	l	d	d1	d2
15	230	10	21．3	33．7
20	230	10	26．9	42．4
25	230	15	33．7	48．3
32	230	20	42．4	60．3
40	260	25	48．3	76．1
50	300	32	60．3	88．9
65	300	40	76．1	114．3
80	300	50	88．9	139．7
100	325	65	114．3	168．3
125	325	80	139．7	177．8
150	350	100	168．3	219．1
200	400	125	219．1	273
250	530	150	273	355．6
300	550	200	323．9	457
350	650	250	355．6	508
400	760	300	406．4	610
500	914	350	508	680
600	1067	400	610	830

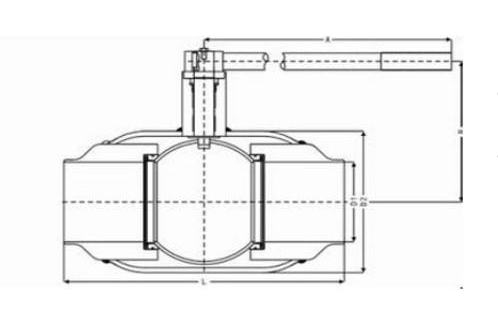

结构图：

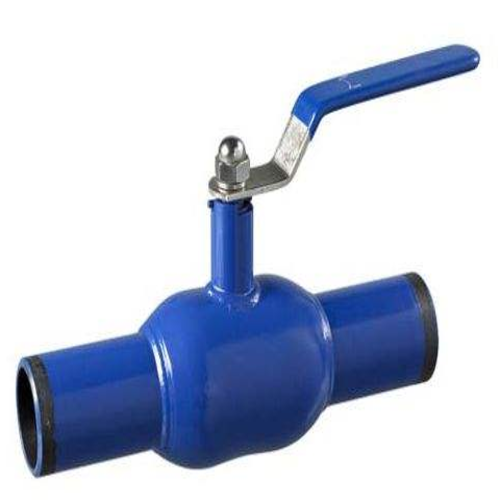

产品展示
