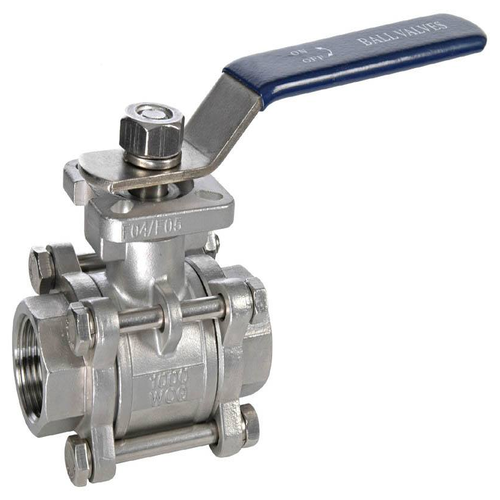

简介：
       Q11F三片式高平台球阀比其它球阀特别的地方在于密封面不易磨损，开关无摩擦，对于介质能完全调节和阻断，广泛应用于石油、化工等对截流要求高的工作环境下。Q11F三片式高平台球阀简单、启闭迅速、体积小、重量轻、操作和维修方便，适用范围广。三片式高平台球阀在海工和船舶领域应为截止阀，标准GB/T21465-2008：启闭件（球体）由阀杆带动，并绕方工球阀作轴线作旋转运动的阀门。利用亦可用于流体的调节与控制，其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等介质。


安装说明：
（1）取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
（5）本类阀应安装在管道的水平方向或垂直方向。
（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。

产品特点：
（1）流体阻力小，全通径的球阀基本没有流阻。
（2）结构简单、体积小、重量轻。
（3）紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
（7）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

技术参数：
①连接形式：内螺纹
②公称通径：1/2”∼4”。
③适用介质：水,油,蒸汽,碳酸,硝酸。
④压力范围：1000WOG。
⑤启闭力N：400∼500。
⑥适用温度：-40~200（°C）
⑦主体材料：不锈钢304/316。
⑧设计生产采用标准：JB、ISO、API、GB、BS等标准设计生产, 其安全性和质量性都经过严格处理发放国内外市场。

制造标准：
1、设计和制造标准根据：BS5351 MSS SP-118;
2、连接端根据：
1、承插焊根据：ANSI B16.11;JB/T1751
2、螺纹端根据：ANSI B16.11;JB/T1751
3、对焊端根据：ANSI B16.25;JB/T12224
4、法兰端根据：ANSI B16.5;JB79
3、检验与试验根据：API 598;GB/T13927;JB/T9092
4、结构特征：三片式螺栓连接
5、材料标准根据：ANSI/ASTM

主要连接尺寸及重量：

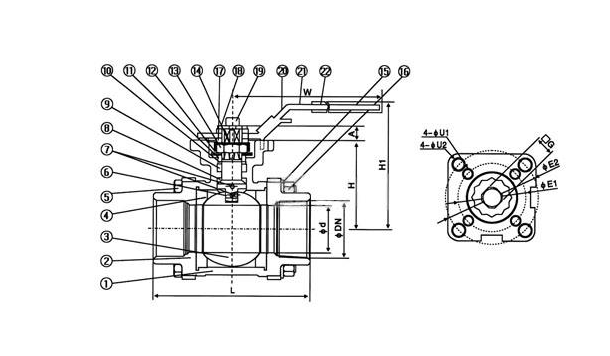

结构图：
