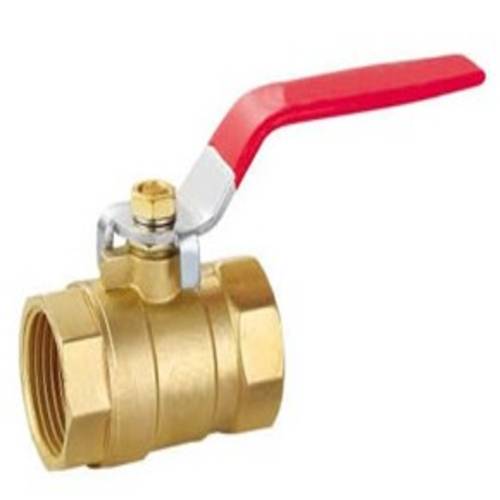

简介:
Q11F两片式球阀是一种比较新型的球阀类别,它有着自身结构所独有的一些特点:开关无摩擦,密封不易磨损,启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构,可实现对介质的调节和严密切断。Q11F两片式球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构 简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。广泛适用于石油、化工、城市给排水等要求严格切断的工况。
性能:
二片式球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是近年来被广泛采用的一种新型阀门,它具有以下优点:流体阻力小,其阻力系数与同长度的管段相等。结构简单、体积小、重量轻。紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。 球旋转90度时,在进、出口处应全部呈现球面,从而截断流动。
结构特点:
1、 启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。
2、 上装式结构。对装在管道上的阀门可直接在线检查与维修,能有效减少装置停车,降低成本。
3、 单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。
4、 低扭矩设计。特殊结构设计的阀杆,只需配一个小手把阀门就能轻松启闭。
5、 楔形密封结构。阀门是靠阀杆提供的机械力,将球楔压到阀座上而密封,使阀门的密封性不受管线压差变化的影响,在各种工况下密封性能都有可靠保证。
6、 密封面的自清洁结构。当球体倾离阀座时,管线中的流体沿球体密封面成360°均匀通过,不仅消除了高速流体对阀座局部的冲刷,也冲走了密封面上的聚积物,达到自清洁的目的。
注意事项:
Q11F二片式球阀按其通道位置可分为直通式,三通式和直角式。后两种球阀用于分配介质与改变介质的流向。二片式球阀安装与维护应注意以下事项:
1.要留有阀柄旋转的位置。
2. 不能用作节流。
3带传动机构的球阀应直立安装。
主要零件材料:
序号NO. | 零件名称 | 材质 | |
不锈钢 | 碳钢 | ||
1 | 阀体 | 不锈钢CF8M | 碳钢WCB |
2 | 球体 | 不锈钢SS316 | 不锈钢SS304 |
3 | 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
4 | 密封垫 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
5 | 阀盖 | 不锈钢CF8M | 碳钢WCB |
6 | 阀杆 | 不锈钢SS316 | 不锈钢SS304 |
7 | 止推垫圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
8 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
9 | 填料压盖螺母 | 不锈钢SS304 | 不锈钢SS304 |
10 | 手柄 | 不锈钢SS304 | 不锈钢SS304 |
11 | 垫圈 | 不锈钢SS304 | 不锈钢SS304 |
12 | 阀杆螺母 | 不锈钢SS304 | 不锈钢SS304 |
13 | 手柄套 | 塑料 | 塑料 |
主要连接尺寸及重量:
SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
L | 55 | 55 | 65 | 75 | 88 | 102 | 110 | 125 | 162 | 189 | 260 |
H | 50 | 50 | 60 | 64 | 71 | 78 | 86 | 95 | 130 | 148 | 180 |
E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |

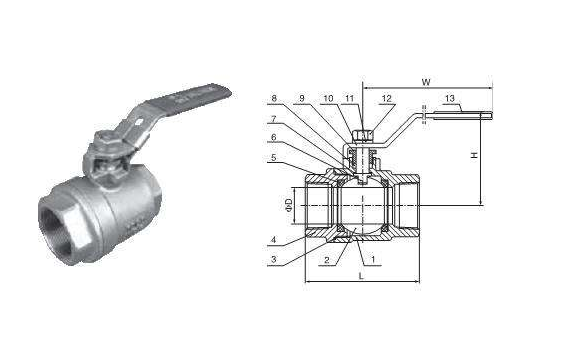

结构图:
