简介:

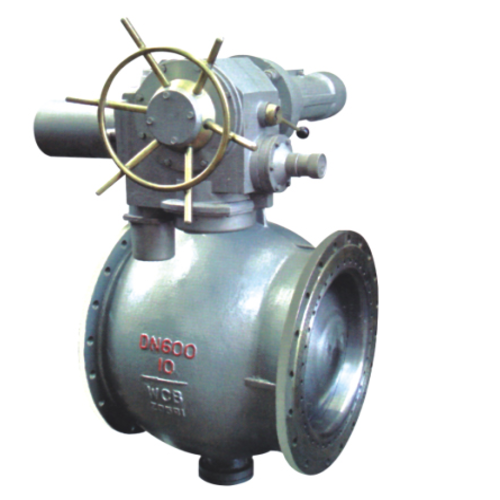

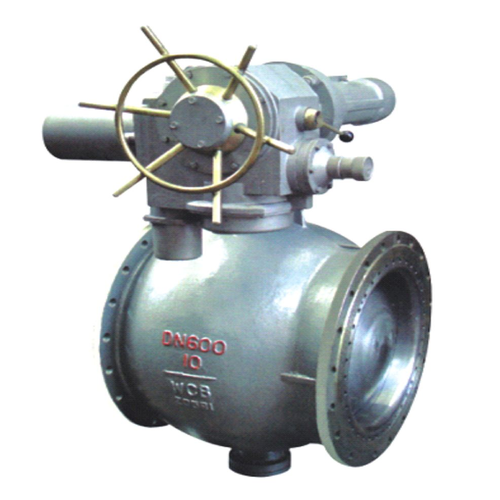

BQ940F电动偏心半球阀与电动执形器组成的一款产品,产品具有开启力小、性能稳定、密封好、结构紧凑等优点。球阀利 用偏心阀体,偏心球体和阀座,阀杆作旋转运动时在共同轨迹自动定心,关闭过程中越关越紧,完全达到良好的密封目的。阀门的球体和阀座完全脱离,消除了密封 圈的磨损,克服了传统球体阀座与球体密封面始终磨损的问题。PQ940F电动偏心半球阀适用于:污水、造纸、石油化工、天然气介质及含颗粒流体、粉末固 体,特别适用钢铁、铝业,造纸,石油、冶金等行业当中。
产品性能:
BQ940F电动偏心半球阀的一种实用操作型产品,执行机构上配上90°回转电动执行器,更方便用户操作轻便,远距离自动化操作,发展了半球阀的用途范围,特别在恶劣的环境下不便于人工操作或常开动作时,配套自动化电脑操作情况下,双偏心式半球阀配置电动执行机构,更为开创新的创意,若要求电动控制装置有防爆,防火措施,请提出防护等级,并详细说明。电动偏心半球阀广泛应用于水、蒸汽、污水、造纸、石油化工、天然气、溶液及矿浆两相混流介质,及含尘气体,含颗粒流体、粉末固体介质输送的理想设备. 该阀门具有开启力小,关闭能破除结垢障碍,实现密封性能好等双偏心半球阀的一切优点,耐磨。耐腐蚀材质,因而广泛应用于水、蒸汽、污水、造纸、石油化工、天然气、溶液及矿浆两相混流介质,及含尘气体,含颗粒流体、粉末固体介质输送的理想设备,使用电动操作,更方便的适用于管理自动化,远距离操纵,配置电动讯号装置,可用于自动化操作与集中控制。
优点:
半球体采用双偏心设计,密封效果可靠,瞬间脱开,力矩小,使用寿命长。可应用在输送颗粒类介质的苛刻工况中。其结构原理是半球体中线与阀杆中线偏置尺寸a,与阀座中线偏置尺寸b,全开时球体与阀座完全脱开,并有一定的间隙,回转半径分为长半径和短半径,在长半径转动轨迹的切线会与阀座密封面形成一个θ角,在阀门启闭时,半球相对阀座面有一个渐出脱离(如图在开度10°时,芯已经完全脱离)和渐入挤压的作用,从而降低了启闭时阀座与半球之间的机械磨损和擦伤,提高了使用寿命。解决冶金、造纸行业颗粒、粉末,纸浆等介质在运行当中沉淀、易结垢,造成阀门密封不好的问题。球阀开关轻便,开启时球与壳体脱离,无任何接触,启动扭矩小,转动灵活。关闭时,半球与阀座的挤切作用能除去密封面上的污物,使阀门顺利启闭,安全系数高,密封性能好密封面的偏心结构,使球面能自动补偿磨损,能够保证阀门密封性能,并且100%不会泄漏,采用此阀门控制管道安全性能高。此阀门电力驱动,非常的方便,还可以根据客户的工况选择合适的扭距,品牌的电动执形器。还可以根据工况的求选择远距离控制。
技术参数:
公称通径DN(mm):32~1000
公称压力 Mpa: 0.6 1.0 1.6 4.0 6.4 10.0
阀体材质:铸钢(ZG230-450)不锈钢ZG1Cr18Ni9Ti,ZG0Cr18Ni12Mo2Ti
阀芯材质:1Cr18Ni9Ti,0Cr18Ni12Mo2Ti特种硬化合金钢质 Cr-Mn-Si合金
阀座材质: 特种硬化合金钢质 Cr-Mn-Si合金
使用温度℃: -20~150 -20~200 -40~450
适及用温 介度 质℃
BQ940W型:水、蒸汽、纸浆等溶液,t≤425℃
BQ940H型:天然气、煤气、液化气、原油、重油,t≤425℃
BQ940M型:溶液及矿浆输送,t≤425℃
BQ940 M1型:氧化铝粉、煤粉、煤灰、含尘气体,废渣等,t≤350℃
制造标准:
结构长度按照: GB12221 ASME B16.10;
连接端尺寸按照:JB/T79,GB9113,HG20592;ASME.B-16.5A ASME B16.25;
检验和测试按照: JB/T 9092、GB/T13927-1992 API598;通用阀门压力试验
防火设计按照:API607;
安装指示:
取掉法兰端两边的保护盖,在阀完全打开的状态下进行冲洗清洁。
安装前应按规定的信号(电动或气动)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按电动执行机构线路图)。
准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。
在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。
本类阀应安装在管道的水平方向或垂直方向。
安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离
与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。
主要连接尺寸:
公称通径DN |
L |
L1 |
D |
D1 |
D2 |
b |
n-Φd |
H |
H1 |
PN0.6MPa (6bar) |
|||||||||
32 |
180 |
357 |
120 |
90 |
69 |
16 |
4-14 |
65 |
450 |
40 |
200 |
357 |
130 |
100 |
78 |
16 |
4-14 |
75 |
460 |
50 |
250 |
357 |
140 |
110 |
88 |
16 |
4-14 |
90 |
480 |
65 |
270 |
357 |
160 |
130 |
108 |
16 |
4-14 |
105 |
500 |
80 |
280 |
367 |
190 |
150 |
124 |
18 |
4-18 |
120 |
520 |
100 |
300 |
367 |
210 |
170 |
144 |
18 |
4-18 |
135 |
630 |
125 |
325 |
367 |
240 |
200 |
174 |
18 |
8-18 |
155 |
650 |
150 |
350 |
367 |
265 |
225 |
199 |
20 |
8-18 |
175 |
680 |
200 |
400 |
555 |
320 |
280 |
254 |
22 |
8-18 |
210 |
770 |
250 |
533 |
555 |
375 |
335 |
309 |
24 |
12-18 |
260 |
820 |
300 |
610 |
691 |
440 |
395 |
363 |
24 |
12-22 |
300 |
840 |
350 |
686 |
733 |
490 |
445 |
413 |
24 |
12-22 |
340 |
1090 |
400 |
838 |
733 |
540 |
495 |
463 |
24 |
16-22 |
400 |
1205 |
450 |
864 |
938 |
595 |
550 |
518 |
24 |
16-22 |
430 |
1220 |
500 |
914 |
938 |
645 |
600 |
568 |
26 |
20-22 |
455 |
1270 |

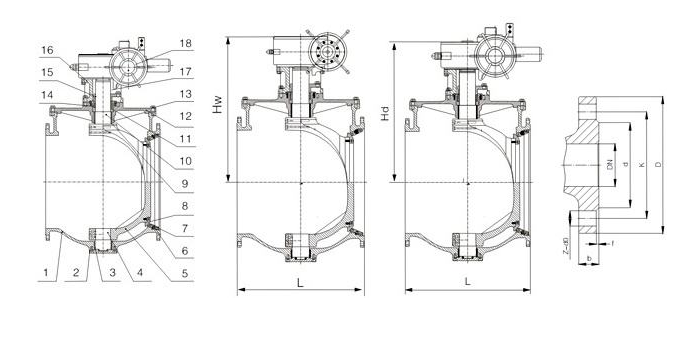

结构图:
