产品用途:
BQ340F偏心半球阀利用偏心阀体,偏心球体和阀座,阀杆作旋转运动时在共同轨迹自动定心,关闭过程中越关越紧,完全达到良好的密封目的。阀门的球体和阀座完全脱离,消除了密封圈的磨损,克服了传统球体阀座与球体密封面始终磨损的问题,非金属弹性材料被嵌入金属座中,阀座金属面受到良好的保护。BQ340F偏心半球阀特别适用于钢铁业,铝业,纤维,微小固体颗粒,纸浆,煤灰,石油气等介质。
产品特点:
1、其结构采用偏心契紧原理通过传动机构达到闸紧、调节、关闭的目的,密封副是金属面环带硬面接触密封,双偏心结构在开启时阀芯位于藏球室内,流通截面大,且阀门不被冲刷,关闭时阀芯不被冲刷,开启时阀芯球面沿阀座渐进,有效地切除结垢障碍,实现可靠密封。它对两相混流易结垢固体析出的混流输送特别有效
2、阀门的半球用双金属,母材上堆焊不同的合金,阀座也作相应堆焊经特殊的处理,密封面组合成防腐、耐磨、高强度等各种类型,满足不同场合需求
3、密封严密、输送有害气体可达零泄露
4、密封副的阀芯留有补偿量、当阀做磨损后,关闭时再转动少许,任能可靠密封,延长了使用寿命。此外,用户将压紧螺母拧掉,调整或更换后阀座仍可用,避免了阀门密封失效后,整台报废的弊端因堆焊不同合金(或组合球)双金属密封副的选配可以用于耐磨、耐腐蚀、耐高温且要求严格密封的工况
执行标准:
设计制造:GB12237-89
法兰连接:GB/T17241.6998、GB/T9115(钢制)
结构长度:GB12221-89
主要零件材料:
名称 |
材质 |
阀体 |
QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti |
阀轴 |
2Cr13、1Cr13 |
阀瓣 |
合金渗氮钢、渗氮不锈钢、耐磨钢 |
阀座 |
合金渗氮钢、渗氮不锈钢、耐磨钢 |
轴承 |
铝青铜、FZ复合材料 |
填料 |
聚四氟乙烯、柔性石墨 |
性能参数:
公称压力(Mpa) |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
公称通经(mm) |
40-600 |
40-600 |
40-600 |
40-600 |
40-600 |
密封试验压力(Mpa) |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
壳体试验压力(Mpa) |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
适用温度(℃) |
-29~300、-29~425、-29~540 |
||||
适用介质 |
清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类 |
||||
驱动方式 |
手动、电动、气动 |
||||
连接形式 |
法兰连接、对夹连接 |
||||
安装方式 |
立式安装、卧式安装 |
产品尺寸:
公称压力 |
公称通径 |
尺 寸(mm) |
|||||||||||
d1 |
L |
D |
D1 |
D2 |
D6 |
f |
f2 |
b |
Z-φd |
H1 |
H2 |
||
1.6 |
25 |
25 |
150 |
115 |
85 |
65 |
- |
2 |
- |
14 |
44 |
- |
75 |
32 |
32 |
165 |
135 |
100 |
78 |
- |
2 |
- |
16 |
48 |
- |
105 |
|
40 |
40 |
180 |
145 |
110 |
85 |
- |
3 |
- |
16 |
48 |
- |
95 |
|
50 |
50 |
200 |
160 |
125 |
100 |
- |
3 |
- |
16 |
48 |
- |
107 |
|
65 |
65 |
220 |
180 |
145 |
120 |
- |
3 |
- |
18 |
48 |
- |
142 |
|
80 |
80 |
250 |
195 |
160 |
135 |
- |
3 |
- |
20 |
88 |
- |
152 |
|
100 |
100 |
280 |
215 |
180 |
155 |
- |
3 |
- |
20 |
88 |
- |
178 |
|
125 |
125 |
320 |
245 |
210 |
185 |
- |
3 |
- |
22 |
88 |
- |
252 |
|
150 |
150 |
360 |
280 |
240 |
210 |
- |
3 |
- |
24 |
8-23 |
- |
272 |
|
200 |
200 |
400 |
335 |
295 |
265 |
- |
3 |
- |
26 |
12-23 |
- |
342 |

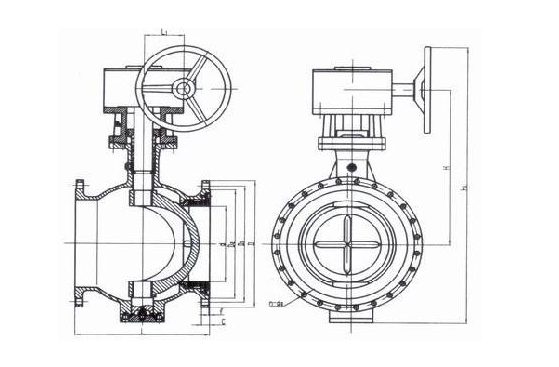

结构图:
