概述：

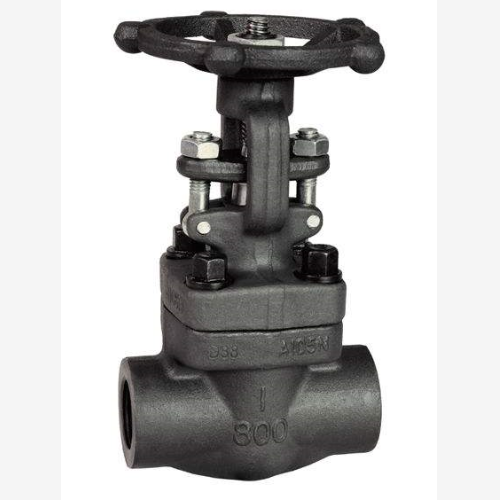

J61Y锻钢焊接截止阀有三种阀盖设计形式.一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是自密封阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封，J61Y锻钢焊接截止阀适用于中低压，而且适用于高压，在石油、化工、制药、化肥、电力行业等各种的工况上，起着截断或接通调节管路的介质。
结构特点：
1.截止阀的设计与制造符合API602和ASME B16.34.检验与测试按API 598,标记按MSS-SP-25.
2.全径或缩径
3.明杆支架式
4.自定心压板压套式
5.螺栓连接、缠绕垫片密封式阀盖，螺母连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
6.整体式上密封座
7.承插端符合ASME B16.11
8.螺纹连接端（NPT）符合ANSI/ASME B1.20.1
9.阀瓣可变换为节流型、针型、球型和止回型
10、结构紧凑、造型美观、缩径流道，结构特征：B.B或W.B。
11、密封面采用合金钢或硬质合金，密封副材料配对合理，使用寿命长。
12、阀瓣为圆锥形，阀杆设有倒密封，密封性好。阀杆表面经氮化处理，具有良好的抗腐蚀性、抗摩擦性。填料采用柔性石墨，密封可靠，操作灵活，启闭力矩小。
13、可选用各种配管标准及连接形式(如：承插焊、对焊、螺纹连接)。
执行标准：
设计标准采用ASME B 16.34、BS 5352；
结构长度标准采用ASME B16.10；
连接法兰则采用ASME B16.5；
螺纹端则采用ASME B1.20.1；
承插焊端则采用ASME B 16.5、ASME B16.11；
试验和检验标准则采用API 598、BS 6755；
性能参数：
| 工作压力(MPa) | 1.6~42.0 (Calss150-Calss2500) | |||
| 口径(mm) | DN15-DN50 1/2″-2″ | |||
| 适用介质 | 水、油、气、醋酸类、硝酸类等其他介质 | |||
| 材料 | 阀体 | A105 LF2 F11 F5 F304 F304L F321 F316 F347 F316L | ||
| 阀瓣 | A105 LF2 F11 F5 F304 F304L F321 F316 F347 F316L | |||
| 阀杆 | A105 LF2 F11 F5 F304 F304L F321 F316 F347 F316L | |||
| 密封面 | 不锈钢司太立合金 | |||

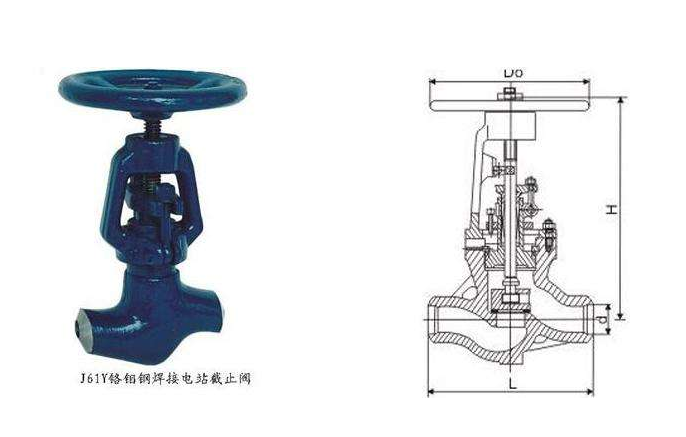

结构图：
