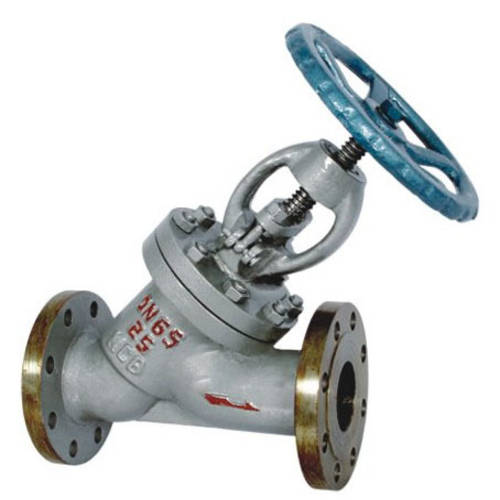

性能：
J45H直流式截止阀的阀杆和通道成一定角度，其阀座密封面与进出口通道也有一定的角度，阀体可制成整体式或分开式。直流式截止阀几乎不改变流体的流动方向，在截止阀中流阻小，阀座和阀瓣密封面可堆焊硬质合金，使整个阀门更耐冲刷和腐蚀，非常适合于氧化铝系统中的管路控制，同时也适合于有结焦和固体颗粒的管道中。J45Y型直流式截止阀的阀杆和通道成一定角度，其阀座密封面与进出口通道有一定角度。J45Y型直流式截止阀使流体几乎不改变流动方向，是截止阀中流阻zui小的。广泛应用于石化、冶金、化工、电站、制药等行业，y型截止阀阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。
原理：
J45H直流式截止阀可成直通式和角式阀门的中间状态，为了改变直通式曲折的流体通道，把阀座孔与阀体设计成一定角度，使流道变得与轴线更平直，以减少压力损失。在大多应用条件下这种结构都比较受欢迎，大量用于蒸汽系统；固体输送能力得到很大改善，但使用中还需要谨慎测试，直流式截止阀同样只具备单流向。阀瓣通常是平面的、带爪形导向的或锥形的，以满足不同工况的要求，锥形阀瓣剖面可以设计成多个锥度，以产生初级和次级节流，平面阀瓣和带爪形导向阀瓣的阀门可加装一个擦拭件，用以在密封前清洁阀座，或者在阀座上加装一个橡胶密封件，以提高阀门的密封性能。直流式截止阀通常采用铸造成形，高压阀门用锻造成形。根据不同工况需求，可选用如双相不锈钢之类的特殊材料制造。
技术参数：
|
型号 |
公称压力MPa |
1.6 |
|
|
J45H-16 |
试验压力MPa |
壳体 |
2.4 |
|
密封 |
1.6 |
||
|
工作温度 |
-30～180℃ |
||
|
使用介质 |
水 |
||
零件材料：
|
型号 |
阀杆、阀盖 |
灰铸铁 |
灰铸铜 |
|
J45H-16 |
阀杆、阀瓣 |
碳钢 |
|
|
阀杆螺母 |
铜 |
||
|
填料 |
石墨石棉盘根 |
||
外形尺寸：
|
口径 |
尺 寸(mm) |
||||
|
L |
D |
H |
H1 |
D0 |
|
|
20 |
150 |
105 |
195 |
215 |
90 |
|
25 |
160 |
115 |
265 |
290 |
100 |
|
32 |
180 |
135 |
290 |
320 |
120 |
|
40 |
200 |
145 |
315 |
355 |
140 |
|
50 |
230 |
160 |
325 |
365 |
160 |
|
65 |
290 |
180 |
350 |
385 |
180 |
|
80 |
310 |
195 |
445 |
510 |
220 |
|
100 |
350 |
215 |
460 |
540 |
240 |
|
125 |
400 |
245 |
530 |
615 |
280 |
|
150 |
480 |
280 |
600 |
685 |
320 |
|
200 |
600 |
335 |
- |
- |
- |

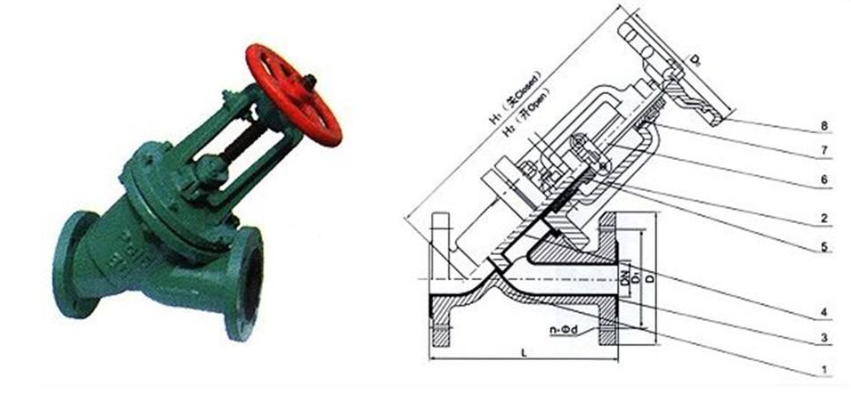

结构图：
