简介:

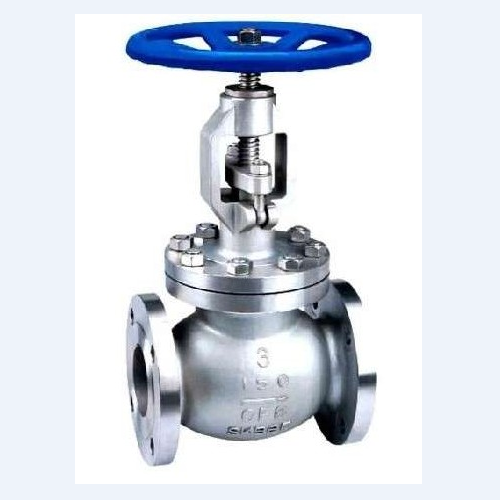

J41W美标不锈钢截止阀一旦处于开启状态,它的阀座和阀瓣密封面之间就不再有接触,因而它的密封面机械磨损较小,由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来,这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化,因此截止阀的流动阻力较高于其它阀门。J41W美标不锈钢截止阀的阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短,并具有非常可靠的切断动作, 使得这种阀门非常适合作为介质的切断或调节及节流使用。美标不锈钢截止阀的阀瓣一旦处于开启状况,它的阀座和阀瓣密封面之间就不再的接触,并具有非常可靠的切断动作,合得这种阀门非常适合作为介质的切断或调节及节流使用。
结构特点:
1、产品的设计制造符合美国国家标准ANS1B16.34,美国BS1873等国外先进标准要求。
2、阀体外形为桶形或流线形造型美观。流通形状为直通式。流体阻力小。
3、关闭件(闸瓣)与阀座密封面采用锥面密封,关闭力小,耐冲刷,密封可靠。
4、阀座可为更换式阀座,可任意组合与关闭密封面材料的配对,以满足工况的要求,延长使用寿命。
5、大口径、高压力截止阀根据关闭力的需要阀杆的传动方式采用升降杆,并配有滚动轴承式采用撞击式手轮以减轻关闭力。
6、主体材料、内件材料、填料、紧固件的材料可按用户要求或实际工况条件合理组合。
选用原则:
1、高温、高压介质的管路或装置上宜选用截止阀。如火电厂、核电站,石油化工系统的高温、高压管路上。
2、管路上对流阻要求不严的管路上。即对压力损失考虑不大的地方。
3、小型阀门可选用针阀、仪表阀、取样阀、压力计阀等。
4、有流量调节或压力调节,但对调节精度要求不高,而且管路直径又比较小,如公称通经≤50mm 的管路上,宜选用。
5、合成工业生产中的小化肥和大化肥宜选用公称压力PN160 公称压力16MPa 或PN320 公称压力32MPa 的高压角式截止阀或高压角式节流阀。
6、氧化铝拜耳法生产中的脱硅车间、易结焦的管路上,易选用阀体分开式、阀座可去处的、硬质合金密封副的直流式截止阀或直流式节流阀。
7、城市建设中的供水、供热工程上,公称通经较小的管路,可选用截止、平衡阀或柱塞阀,如公称通经小于150mm的管路上。
试验压力:
公称压力PN(Lb) | 强度试验 | 气密封试验 | 气密封试验 | |||
MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | |
150 | 3.0 | 430 | 2.2 | 315 | 0.4-0.7 | 60-100 |
300 | 7.7 | 1110 | 5.7 | 815 | ||
600 | 15.3 | 2220 | 11.3 | 1630 | ||
900 | 23.0 | 3330 | 17.0 | 2445 | ||
1500 | 38.4 | 5560 | 28.2 | 4080 | ||
2500 | 64.0 | 9255 | 47.0 | 6790 |
设计标准:
设计与制造 | 结构长度 | 法兰尺寸 | 对焊连接尺寸 | 压力-温度 | 试验-检验 |
ANSI B16.34 BS1873 | ANSI B16.10 | ANSI B16.5 | ANSI B16.25 | ANSI B16.34 |
API 59 8 |
主要零部件:
体、盖 | 阀杆 | 密封面 | 垫片(环) | 填料 | 工作温度 | 适用介质 |
WCB | 2Cr13 | 13Cr STL 木体材料 尼龙 |
增强柔性石墨 13Cr/柔性石墨 1Cr13/Flexible SFB-2 08软钢 F304 F316 F304L F316L |
柔性石墨 增强柔性石墨 SFB/260 SFP/260 PTFE |
≤425 | 水 蒸汽 油品 |
WC1 | 38CrMoAl 25Cr2MoV | ≤425 | ||||
WC6 | ≤540 | |||||
WC9 | ≤570 | |||||
C5 C12 | ≤540 | |||||
CF8 | F304 | ≤200 | 硝酸 醋酸 尿素 |
|||
CF8M | F316 | |||||
CF3 | F304L | |||||
CF3M | F316L |
连接尺寸:
10.0MPa |
10 |
170 |
100 |
70 |
50 |
35 |
20 |
4-Φ14 |
198 |
140 |
凹凸法兰 100 |
15 |
170 |
105 |
75 |
55 |
40 |
20 |
4-Φ14 |
202 |
140 |
20 |
190 |
125 |
90 |
68 |
51 |
22 |
4-Φ18 |
228 |
160 |
|
25 |
210 |
135 |
100 |
78 |
58 |
24 |
4-Φ18 |
250 |
180 |
|
32 |
230 |
150 |
110 |
82 |
66 |
24 |
4-Φ23 |
326 |
200 |
|
40 |
260 |
165 |
125 |
95 |
76 |
26 |
4-Φ23 |
360 |
240 |
|
50 |
300 |
195 |
145 |
112 |
88 |
28 |
4-Φ25 |
414 |
280 |
|
65 |
340 |
220 |
170 |
138 |
110 |
32 |
8-Φ25 |
434 |
320 |
|
80 |
380 |
230 |
1810 |
148 |
121 |
34 |
8-Φ25 |
547 |
360 |
|
100 |
430 |
265 |
210 |
172 |
150 |
38 |
8-Φ30 |
621 |
400 |
|
125 |
500 |
310 |
250 |
210 |
176 |
42 |
8-Φ34 |
732 |
400 |
|
150 |
550 |
350 |
290 |
250 |
204 |
46 |
12-Φ34 |
840 |
450 |

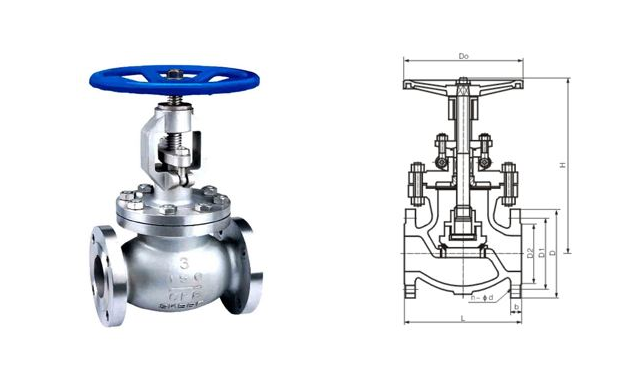

结构图:
