J41B氨用截止阀

型号：J41B

浏览次数：585

更新时间：2020/8/26 10:22:24

简要描述：

J41B氨用截止阀经常要用到氧气、氮气、氢气、氩气等气体。这些气体一般都是贮存在专用的高压气体中。使用时通过不锈钢截止阀使气体压力降至实验所需范围，再经过其它控制阀门细调，使气体输入使用系统。

产品简介：
J41B氨用截止阀经常要用到氧气、氮气、氢气、氩气等气体。这些气体一般都是贮存在专用的高压气体中。使用时通过不锈钢截止阀使气体压力降至实验所需范围，再经过其它控制阀门细调，使气体输入使用系统。不锈钢截止阀是针对氨气、液氨介质输送的特殊要求，并结合国内应用的实际情况，采用新颖的密封形式和可靠的密封结构设计而成。采用暗杆锥形盖式结构，无需支架便可操作。

产品用途：
J41B氨用截止阀也是作为节流用适宜的形式。该阀在关闭时必须向阀瓣施加压力，使两密封面间不产生泄漏。由于该阀该阀不能用于污秽介质或含有固体颗粒的介质。在这些介质中，采用锥形密封面密封更为恰当。主要适用于冷冻、制冷、化工、石油、食品、冶炼、液化气等单位使用。J41B氨用截止阀阀体的结构形式有直通式、直流式和直角式。直通式是常见的结构，但其流体的阻力大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀。中通法兰为方形结构，阀杆采用间杆连接。

J41B氨用截止阀：
1、中通法兰为方形结构，阀杆采用间杆连接。
2、阀体密封面部位采用球凸状，与阀脚以线吻合密封。
3、密封面采用巴氏合金，密封性能好，使用寿命长
4、阀体密封面部位采用球凸状，与阀脚以线吻合密封。
5、适用介质：液、气、氨、氮、氢
6、适用温度： -10℃-150℃

试验压力：

公称压力 PN(MPa)	试验压力 (MPa)
公称压力 PN(MPa)	壳体强度试验	密封试验
1.6	2.4	1.76
2.5	3.75	2.75

主要零件材料：

产品类型	零件名称
产品类型	阀体、阀盖	阀杆	填料	密封面	垫片	紧固件
J41B-16/25C	铸钢	碳钢	聚四氟乙烯	巴氐合金	石棉橡胶板	优质碳钢
J41B-16/25Q	球墨铸铁	碳钢	聚四氟乙烯	巴氏合金	石棉橡胶板	优质碳钢
J41B-16/25K	可锻铸铁	碳钢	聚四氟乙烯	巴氏合金	石棉橡胶板	优质碳钢

主要尺寸表：

公称通径 DN(mm)	主要外形尺寸及连接尺寸(mm)
公称通径 DN(mm)	L	D	D1	D2	D6	b	f	f2	z-d	H	DO
J41B-16C J41B-16Q J41B-16K
10	130	90	60	40	35	14	2	4	4-14	196	120
15	130	95	65	45	40	14	2	4	4-14	196	120
20	150	105	75	55	51	16	2	4	4-14	196	140
25	160	115	85	65	58	16	2	4	4-14	204	160
32	180	135	100	78	66	18	2	4	4-18	208	160
40	200	145	110	85	76	18	3	4	4-18	248	200
50	230	160	125	100	88	20	3	4	4-18	248	200
65	290	180	145	125	110	22	3	4	4-18	321	240
80	310	195	160	135	121	24	3	4	8-18	325	240
100	350	215	180	155	150	24	3	4.5	8-18	371	280
125	400	245	210	185	176	26	3	4.5	8-18	400	320
150	480	280	240	210	204	26	3	4.5	8-23	432	320
200	600	335	295	265	260	30	3	4.5	12-23	654	400
250	650	405	335	320	313	32	3	4.5	12-25	745	500
300	700	460	410	375	364	34	3	4.5	12-25	852	600

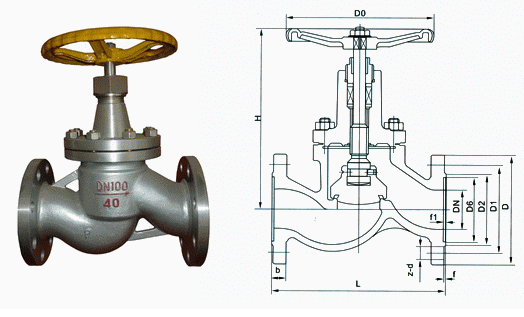

结构图：

产品展示

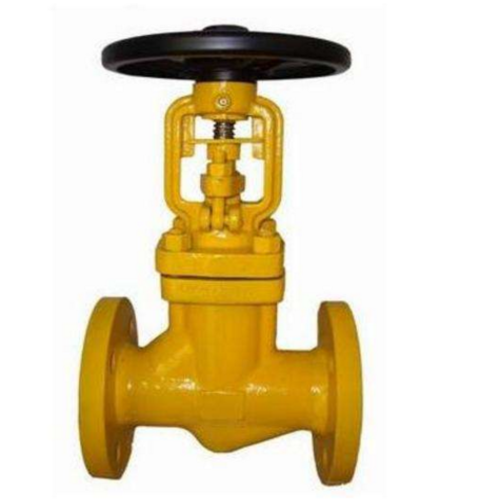

J41B氨用截止阀
