简介：

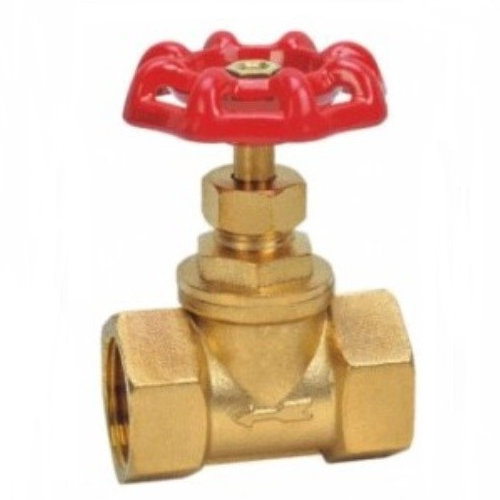

截止阀也叫截门，在阀门中是一种使用非常广泛的产品之一，J11W黄铜丝扣截止阀采用优质黄铜材质，阀杆为暗杆设计制造，连接方式为内螺纹连接具有密封性能好，质量可靠等优点。本产品是水暖阀门中的产品之一，广泛应用于各种建筑水暖管道上使用。水暖阀门一般有铜阀、不锈钢阀、铸铁阀、铸钢阀等，类型有闸阀、、截止阀、止回阀、等系列产品。
原理：
J11W黄铜丝扣截止阀主要有阀体、阀盖、阀板、阀杆、在管道中起着截断及截流的作用。黄铜截止阀J11W-16T型号产品具有很好的耐腐蚀性及炕氧化性能，材质柔韧性好，密封性能优良。密封性能好，介质流阻小。除手轮及上密封，其他都全黄铜材质精加工生产，具有抗氧化性，防锈，一般适用于水暖。介质只能从一边到另一边过流，不可做双向流作用。截止阀是指关闭件沿阀座中心线移动的阀门。根据阀瓣的这种移动形式，阀座通口的变化就是与阀瓣行程成正比例饿关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的阀门非常适合作为切断或调节以及节流使用。
技术参数：
产品型号：J11W-16T
公称压力：1.6MPa
工作介质：水、气、油
工作温度：-20℃≤t≤150℃
管螺纹符合ISO228标准
特点：
1、开闭过程中密封面之间摩擦力小。
2、比较耐用。
3、开启高度不大。
4、制造容易。
5、维修方便。
6、不仅适用于中低压，也适用于高压。
主要外形及连接尺寸：
|
DN |
SIZE |
L |
B |
H |
D |
|
8 |
1/4 |
40 |
10.5 |
61 |
45 |
|
10 |
3/8 |
40 |
10.5 |
61 |
45 |
|
15 |
1/2 |
46 |
17 |
72.5 |
60 |
|
20 |
3/4 |
54 |
17 |
72.5 |
60 |
|
25 |
1 |
67 |
22 |
86 |
72 |
|
32 |
11/4 |
77 |
27 |
97 |
80 |
|
40 |
11/2 |
83 |
34 |
116.5 |
100 |
|
50 |
2 |
104 |
43 |
132.5 |
110 |
|
65 |
21/2 |
170.5 |
65 |
197 |
178 |
|
80 |
3 |
245 |
80 |
277 |
200 |
|
100 |
4 |
270.5 |
100 |
316 |
240 |

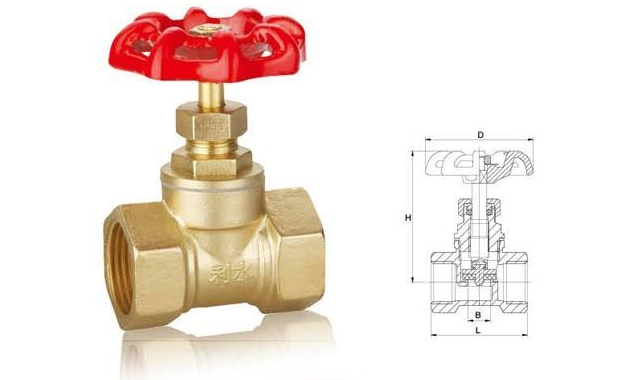

结构图：
