概述:
ZF43Y高压平板闸阀采用新型平衡浮动式密封结构,适用于压力不大于40MPa,温度不高于120℃的水、油品、天然气等管线上,作为控制介质的启闭及调节装置,ZF43Y高压平板闸阀,可适用于石油、天然气成品油等介质,作为控制介质的启闭及调节装置,该阀门选材恰当、测试严格、操作轻便,具有较强的防腐、耐磨、耐冲蚀性该产品结构设计新颖、选材恰当、测试严格、操作轻便,具有较强防腐、耐磨、耐冲蚀性能,是石油工业界一种理想的新型装备。ZF43Y型高压平板闸阀适用于天然气开采和净化的长输管线。
性能:
ZF43Y高压平板闸阀采用浮动阀座,双向启闭,密封可靠,启闭灵活。ZF43Y高压平板闸阀的闸板均有导向条给予精密导向,同时密封面均喷焊硬质合金,耐冲蚀。阀体承载能力高,通道为直通式,全开时,与闸板导流孔相贯通和直管相似,流阻很小。阀杆采用复合填料,多重密封,使得密封可靠,摩擦力小。关闭ZF43Y高压平板闸阀时,顺时针转动手轮,闸板下移至底部,由于介质压强的作用,将进口端密封座推向闸板方向,形成较大的密封比压,从而形成一道密封。同时,将闸板压向出口端密封座上,成为双重密封。由于采用双重密封,所以可在不影响管道工作的情况下更换易损件。开启闸板时,逆时针旋转手轮,闸板上移,导流孔与通道孔相贯通。
特点:
1、采用浮动阀座,双向启闭,密封可靠,启闭灵活。
2、闸板下部开有导流孔,并给予精密导向,同时密封部均喷焊硬质合金,耐冲蚀。
3、阀体承载能力高,通道为直通式,全开时,与闸板导流孔相贯通和直管相似,流阻很小。阀杆采用复合填料,多重密封,使得密封可靠,摩擦力小。
4、关闭阀门时,顺时针转动手轮,闸板下移至底部,由于介质压强的作用,将进口端密封座推向闸板方向。形成较大的密封比压,从而形成一道密封。同时,将闸板压向出口端密封座上,成为双重密封。
5、由于采用双重密封,所以可在不影响管道工作的情况下更换易损件。这是本厂产品优先于国内外同类产品的重要特征。
6、开启闸板时,逆时针旋转手轮,闸板上移,导流孔与通道孔相贯通。随着闸板的上升,贯通孔逐渐加大,至极限位置时,导流孔与通道孔相重合,此时全开.
结构特点:
1.符合国内外先进标准的要求,密封可靠,性能优良,造型美观。
2.闸板与阀座密封面用铁基合金堆焊或司太立(slite)钴基硬质合金堆焊而成,耐磨、耐高温,耐腐蚀,抗擦伤性能好、使用寿命长。
3.阀杆经调质和表面氮化处理,有良好的搞腐蚀性和抗擦伤性。
4.采用楔式弹性闸板结构,中大口径设置滚动轴承,摩擦力小、启闭轻松。
5.可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
产品标准:
产品引用标准:
设计与制造: GB12234
结构长度: GB12221
压力温度等级: GB9131 GB/T74 HG20604
连接法兰: JG/T79 GB9113 HG20593-20635
试验与检验: GB13927 JB/T9092
安装以及维护:
1、手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。
2、双闸板闸阀应垂直安装(即阀杆处于垂直位置 , 手轮在顶部 )。
3、带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 )。
4、带传动机构的闸阀,按产品使用说明书的规定安装。
5、如果阀门经常开关使用 , 每月至少润滑一次。

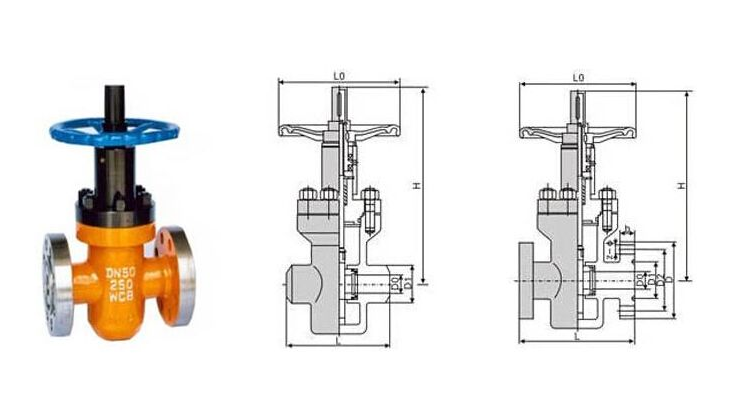

结构图:
