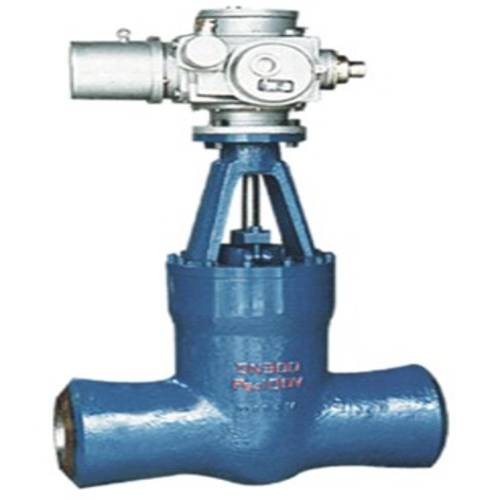

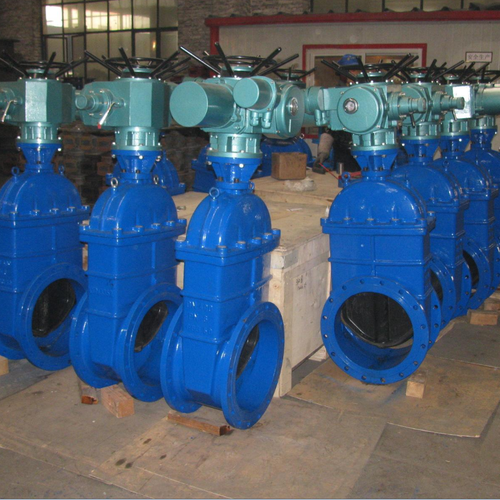

简介：
Z961Y焊接电动闸阀密封面上层焊钻基硬质合金，其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构，焊按坡口可按标准或用户要求制作。适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。自密封圈有两种材料，一种是低碳钢，另一种是柔性石墨316丝（网）。
技术参数
1、Z961Y焊接电动闸阀设计制造按JB/T3595等标准，可与国产设备配套使用
2、阀门中腔采用压力自紧式密封结构、密封性能好，支管两端为焊接结构。
3、闸板与阀座密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好。
4、阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
5、启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。
产品特点：
1、中部无阀盖压力自紧式连结。
2、闸板为要楔式弹性单闸板或楔式双闸板结构。
3、闸板/阀座双面堆焊钻基硬质合金。
4、抗高温蠕变设计。
5、阀杆采用渗氮型沉淀硬化不锈钢。
6、有手动、齿轮（伞形齿轮和正齿轮）传动、电动。
制造标准：
设计制造标准：ASME B16.34 E101
结构长度标准：ASME B16.34 E101
焊接连接尺寸：JB/T 3595-93、ASME B16.25
压力温度等级：ASME B16.34 E101
试验检验标准：API598 E101
制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定；
结构长度按E101的规定或按用户提供尺寸；
焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸。
零部件材料：
|
零件名称 |
材料牌号 |
|||
|
阀体 |
A216WCB |
A217WC1 |
A217WC6 |
A217WC9 |
|
闸板 |
A216WCB |
A217WC1 |
A217WC6 |
A217WC9 |
|
阀座 |
25 |
15CrMoA |
12Cr1MoVA |
12Cr1MoVA |
|
阀杆 |
1Cr17Ni2 |
1Cr17Ni2 |
SUH600 |
SUH600 |
|
20Cr1Mo1V1A |
20Cr1MoVA |
|||
|
阀盖 |
25 |
15CrMoA |
12Cr1MoVA |
12Cr1MoVA |
|
WCB |
WC1 |
WC6 |
WC9 |
|
|
填料 |
增强柔性石墨 |
|||
|
支架 |
WCB |
WCB |
WCB |
WCB |
|
WC1 |
WC6 |
WC9 |
||
|
密封环 |
S软钢(增强柔性石墨) |
S软钢 |
F软钢 |
|
|
空杆螺母 |
45(ZCuZn25A16Fe3Mn3) |
|||
|
适用温度 |
≤425℃ |
≤450℃ |
≤540℃ |
≤570℃ |
外形尺寸：
|
型号 |
公称通径 DN （ mm ） |
主要尺寸（ mm ） |
重量（ kg ） |
||
|
L |
D1 |
D2 |
|||
|
Z962H-200 |
150 |
650 |
164 |
200 |
420 |
|
175 |
750 |
186 |
223 |
526 |
|
|
200 |
800 |
200 |
262 |
550 |
|
|
225 |
850 |
233 |
282 |
595 |
|
|
250 |
950 |
275 |
325 |
1210 |
|
|
300 |
1200 |
312 |
380 |
2100 |
|
|
Z962H-250 |
150 |
700 |
150 |
200 |
420 |
|
175 |
750 |
175 |
223 |
530 |
|
|
200 |
800 |
200 |
262 |
560 |
|
|
225 |
850 |
220 |
282 |
600 |
|
|
250 |
950 |
265 |
325 |
1220 |
|
|
300 |
1194 |
305 |
380 |
2120 |
|
结构图：
