简介:
H44X重锤式止回阀中的橡胶瓣由钢板、钢棒及强化尼龙布做衬底,外层披覆橡胶制成,阀瓣开关寿命可达100万次。主阀密封副为三偏心金属密封或双偏心橡胶密封结构,启闭轻松、密封可靠;并有一道额外加大的偏心,使阀门具有良好的自关闭、自密封性能。中、小口径蝶板设计成流线型平板结构,大口径蝶板设计面双平板桁架工结构,排挤小,水流平顺,阀门流阻系数仅为0.1~0.6,远小于止回阀的流阻系数(1.7~2.6),节能效果明显。H44X(系列橡胶瓣止回阀采用全流面积设计,具有水头损失小,不易堆积杂物,维修简便等特性。H44X系列橡胶瓣止回阀还可安装在蓄水池进出水管的旁通管上,以防止池水倒流至给水系统中。重锤式止回阀一般适用于清净介质,不宜用于含有固体颗粒和粘度较大的介质。
用途:
H44X重锤式止回阀主要安装于水电站水轮机进口,用作水轮机进口阀;或安装于水利、电力、给排水等各类泵站的水泵出口,替代止回阀和闸阀的功能。工作时,阀门与管道主机配合,按照水力过渡过程原理,通过预设的启闭程序,有效消除管路水锤实现管路的可靠截止,起到保护管路系统安全的作用。可取代水泵出口处原电动闸阀和止回阀的功能,且机、电、液系统集成为一个整体,减少占地面积及基建投资。电液控制功能齐全,无需另外配置即可以作为一个独立的系统单机就地调试、控制;也可以作为集散性控制系统(DCS)的一个设备单元,通过1/0通道由中央计算机进行集中管理,与水泵、水轮机、旁通阀及其他管道设备实现联动操作;并配有手动功能,无动力电源时也可以实现手动开、关阀,满足特殊工况下的阀门调试、控制要求。可控性好,调节范围大、适应性强。电液控制系统设有多处调节点,可以按不同的管道控制要求进行启闭程序设置保证在满足开、关阀条件时,阀门能够且才能够自动按预先设定的时间、角度开启和分快、慢二阶段关闭。并能实现无电关阀,有效消除破坏性水锤,防止水泵和水轮机组飞逸事故的发生,降低管网系统的压力波动,保障设备的安全可靠运行。
特点:
(1)工作压力高:各种材质在常温下工作压力分别可达1.0Mpa.
(2)使用温度广:PPR的使用温度为-20℃~+70℃;PP的使用温度为-20℃~+95℃;GFRPP的使用温度-20℃~+120℃。
(3)抗冲性能好:PPR、GFRPP具有较高的机械强度和耐冲击性。
(4)液体流动阻力小:产品内壁光滑,摩擦系数小,输送效率高。
(5)化学性能优:本产品无毒、无味、耐酸碱、耐腐蚀,使用范围广。PPR主要用于食品、饮料、自来水、纯净水等具有卫生要求的液体管道及设备,也可用于腐蚀性小的液体管道及设备;PP、GFRPP主要用于腐蚀性较大的强酸、强碱及混合酸的液(气)体流通。
(6)安装方便、密封性好:本产品质轻,采用粘接或焊接,管件齐全,施工简便,密封性好,劳动强度小。
零部件材料:
NO | 名称 | 材质 |
1 | 阀体 | FRPP、PVDF |
2 | 阀盖 | FRPP、PVDF |
3 | 活板 | FRPP、PVDF |
4 | 密封板托盘 | FRPP、PVDF |
5 | 阀杆 | FRPP、PVDF |
6 | 密封压紧 | PTFE、EPDM |
7 | 上盖密封 | EPDM、FPM |
8 | 轴心 | FRPP、PVDF |
9 | 螺帽 | FRPP、PVDF |
10 | 垫片 | FRPP、PVDF |
11 | 螺帽 | 不锈钢、钢 |
12 | 垫片 | 不锈钢、钢 |
13 | 垫片 | PTFE(PVDF、FRPP) |
14 | 螺帽 | FRPP、PVDF |
15 | 国定螺丝 | FRPP、PVDF |
16 | 固定销 | FRPP、PVDF |
技术参数:
公称压力 |
1.0 |
1.6 |
2.5 |
壳体试验压力 |
1.5 |
2.4 |
3.75 |
密封试验压力 |
1.1 |
1.76 |
2.75 |
适用温度 |
清水、油品 |
||
介质温度 |
≤ 80 ℃ |
主要外形及连接尺寸:
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
L |
165 |
205 |
215 |
240 |
292 |
330 |
355 |
495 |
620 |
700 |
785 |
915 |

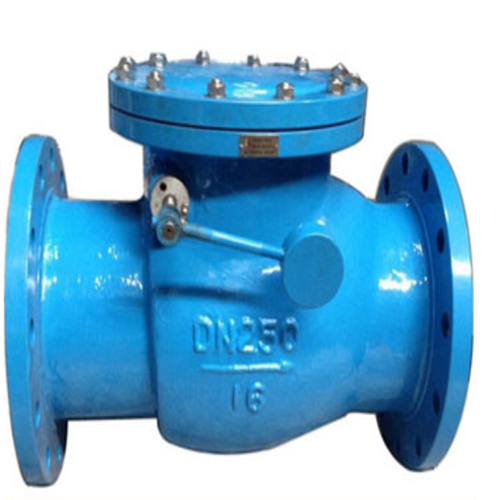

实物图:
