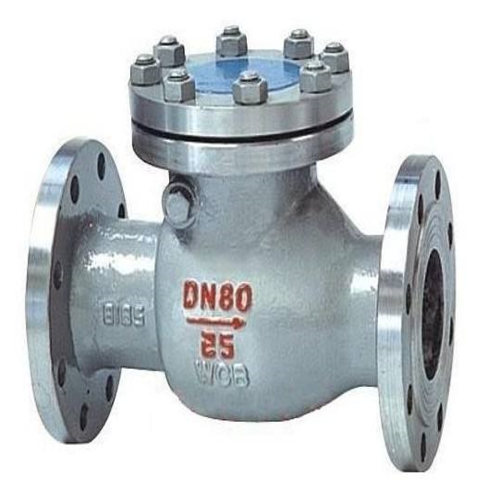

简介:
H44H铸钢止回阀适用于压力 1.6~25MPa/2.0-42.0MPa 工作温度 -29~+550℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上,适用介质为水、油品、蒸汽、酸性介质等。是控制管道内介质单向流向的阀门,用来防止管路中的介质倒流。止回阀属于自动阀类,启闭件靠流动介质的力量自行开启或关闭。止回阀只用于介质单向流动的管路上,阻止介质回流,以防发生事故。主要用于石油、化工、制药、化肥、电力等管路上。
产品特点:
H44H铸钢止回阀用于管路系统,其主要作用是防止介质倒流、防止泵及其驱动电机机反转,以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。产品的设计制造符合美国国家标准ANSI B16.34,美国石油学会标准API6D要求阀门承压件采用精铸造工艺浇铸,表面质量美观,无粘沙、冷隔等表面缺陷;内在质量稳定,无疏松、砂眼、裂纹等内在缺陷。旋启式止回阀采用内装摇臂旋启式结构,阀门的所有启闭件都装于阀体内部,不穿透阀体,除了中法兰部位用密封垫片或密封环密封外,整体没有外漏点,杜绝了阀门外泄的可能。旋启式止因阀摇臂和阀瓣连接处采用球面连接的结构,使得阀瓣在360℃范围内有一定的自由度,有适当的微量位置补偿。旋启式止回阀密封副的密封面堆焊合金钢(13Cr)或硬质合金Stellite6,即使用在有细颗粒的介质中并不会因冲蚀而很快磨损。
优点:
1、产品结构紧凑合理、密封可靠、性能优良。
2、体积小、重量轻。
3、适用范围广。
4、阀瓣关闭快速、动作灵敏。
5、关闭冲击力小、不易产生水锤现象。
6、流道通畅、流体阻力小。
执行标准:
设计与制造:API 6D
结构长度:ANSI B 16.10
法兰标准:ANSI B 16.5a
对焊端尺寸:ANSI B 16.25
压力检验:API 6D或API 598
压力试验:
公称压力 PN(lb) |
强度试验 | 水密封试验 | 气密封试验 | |||
MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | |
150 | 3.1 | 450 | 2.2 | 315 | 0.5-0.7 | 60-100 |
300 | 7.8 | 1125 | 5.6 | 815 | ||
600 | 15.3 | 2225 | 11.2 | 1630 | ||
900 | 23.1 | 3350 | 16.8 | 2440 | ||
1500 | 38.4 | 5575 | 28.1 | 4080 | ||
2500 | 64.6 | 9367 | 47.4 | 6873 |
主要零件材料:
壳体 | ASTM A216 WCB | ASTM A351 CF8 | |||
阀瓣及支架 | WCB | CF8 | CF8M | Monel | |
销轴 | F6a | F304 | F316 | Monel | F304 |
阀瓣表面 | 13Cr 13Cr STL | 304 STL | 316 STL | Monel | 304 304 STL |
阀座表面 | 13Cr STL STL | 304 STL | 316 STL | Monel | 304 304 STL |
壳体 | ASTM A351 CF3 ASTM A351 CF8M ASTM A351 CF3M | ||||
阀瓣及支架 | |||||
销轴 | F304L F316L F316L | ||||
阀瓣表面 | 304L 304L STL | 316 316 STL | 316L 316L STL | ||
阀座表面 | 304L STL STL | 316 STL STL | 316L STL STL |
主要外形尺寸:
磅级 | 公称通径(DN) | 主要连接尺寸 (mm) | 外形尺寸 | 重量 (kg) |
|||||||
in | mm | L | D | D1 | D2 | b | f | z-φd | H | ||
150Lb (2.0Mpa) (10K) |
2 | 50 | 203 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 165 | 17 |
21/2 | 65 | 216 | 178 | 139.5 | 105 | 17.5 | 1.6 | 4-19 | 175 | 25 | |
3 | 80 | 241 | 190 | 152.5 | 127 | 19.5 | 1.6 | 4-19 | 190 | 29 | |
4 | 100 | 292 | 229 | 190.5 | 157 | 24 | 1.6 | 8-19 | 215 | 50 | |
5 | 125 | 330 | 254 | 216 | 186 | 24 | 1.6 | 8-22 | 245 | 75 | |
6 | 150 | 356 | 279 | 241.5 | 216 | 25.5 | 1.6 | 8-22 | 265 | 85 | |
8 | 200 | 495 | 343 | 298.5 | 270 | 29 | 1.6 | 8-22 | 320 | 150 | |
10 | 250 | 622 | 406 | 362 | 324 | 30.5 | 1.6 | 12-25 | 365 | 240 | |
12 | 300 | 698 | 483 | 432 | 381 | 32 | 1.6 | 12-25 | 415 | 350 | |
14 | 350 | 787 | 533 | 476 | 413 | 35 | 1.6 | 12-29 | 460 | 460 | |
16 | 400 | 864 | 597 | 540 | 470 | 37 | 1.6 | 16-29 | 495 | 580 | |
20 | 500 | 978 | 698 | 635 | 584 | 43 | 1.6 | 20-32 | 590 | 840 | |
24 | 600 | 1295 | 813 | 749.5 | 692 | 48 | 1.6 | 20-35 | 650 | 1140 | |
28 | 700 | 1448 | 927 | 863.5 | 800 | 71.5 | 1.6 | 28-35 | 870 | 1320 |
外形结构图:
