产品概述：
ZCRB燃气紧急切断阀是燃气管道工程的安全配套装置，主要应用以下场合：①与可燃气体泄漏监测仪器联接。当仪器检测到可燃气体泄漏时，自动关闭主供气阀门，切断燃气的供给，及时制止事故的发生。②与热力设备的温度（压力）安全控制器联接。当设备内检测点的温度或压力超过设定的数值，自动关闭供气阀门，停止燃料的供给。③与高层建筑的中央消防报警系统联接。当大夏发生火警时，自动切断大厦内的燃气供应，防止煤气事故的发生。④在城市或工厂的燃气供应管网内设备ZCR燃气紧急切断阀，可在中央控制室内集中控制，远距离遥控紧急关闭事故现场的管线供气。
产品性能：
ZCRB燃气紧急切断阀适用于煤气、天燃气及液化石油气等可燃气体，应用于供气管网系统，燃气热能工厂车间，燃气锅炉房及住宅居所的安全设施。燃气紧急切断阀主要功能及工作原理：本系列阀门是常开型脉冲触发式型电磁阀，具有事故自锁及手动复位功能。阀门在日常工作中处于常开状态，电磁阀线圈处于断电状态，不消耗电能。当事故发生时，阀门线圈瞬时通电，触发阀门关闭，并进入自锁状态。此时即使撤去电源，阀门仍处于自锁关闭状态，不会重新自动打开。本阀采用先导式阀瓣，开启轻松，即使压力达到6bar开启也相对轻松，口径大于DN125，采用杠杆手柄，使本阀达到目的开关省力、快速。当工作人员处理完事故，人工重新开启阀门，才会恢复供气。根据客户要求也可提供断电关闭的常闭型紧急切断阀。
工作原理
常闭：
当线圈通电时，先导阀芯吸合，先导孔打开，阀上腔卸压，活塞靠下腔介质压力推动，电磁阀打开。
当线圈断电时，先导阀芯靠弹簧复位，先导孔关闭，阀上腔由活塞节流孔增压和复位弹簧的推力，电磁阀关闭。
常开：
当线圈通电时，先导阀芯靠弹簧复位，先导孔关闭，阀上腔由活塞节流孔增压和复位弹簧的推力，电磁阀关闭。
当线圈断电时，先导阀芯靠弹簧复位，先导孔打开，阀上腔卸压，活塞靠下腔介质压力推动，电磁阀打开。
技术参数
产品规格：DN0.5~DN1000
阀体材质：铸铁、不锈钢（铸铁不能用在腐蚀流体上）
温度范围：-200~+350℃
适用介质：易燃易爆液体或气体
防护性能：防水、防爆（ExdIICT5）、防腐
控制方式：常开、常闭
电源电压：DC12~DC127V;AC36~380V
连接方式：内螺纹、法兰（其他特殊接口可定做或加转接头）
泄漏量：零
主要零件材料：
|
零件名称 |
材质 |
|
|
1/2"-1"丝扣 |
DN25-DN350（法兰） |
|
|
阀体 |
黄铜 |
碳钢（304不锈钢） |
|
自锁体 |
黄铜（铝合金） |
黄铜（铝合金） |
|
阀杆 |
不锈钢 |
不锈钢 |
|
密封圈 |
NBR橡胶 |
|
主要规格及连接尺寸表（单位：mm）：
|
规格（DN） |
L（长） |
H（高） |
联接方式 |
|
15 |
68 |
120 |
丝扣 |
|
20 |
72 |
128 |
|
|
25 |
100 |
160 |
|
|
25 |
160 |
180 |
法 兰 连 接 |
|
32 |
180 |
200 |
|
|
40 |
200 |
200 |
|
|
50 |
230 |
220 |
|
|
65 |
290 |
255 |
|
|
80 |
310 |
320 |
|
|
100 |
350 |
380 |
|
|
125 |
400 |
405 |
|
|
150 |
480 |
458 |
|
|
200 |
500 |
530 |
|
|
250 |
600 |
600 |
|
|
300 |
700 |
650 |
|
|
350 |
800 |
750 |

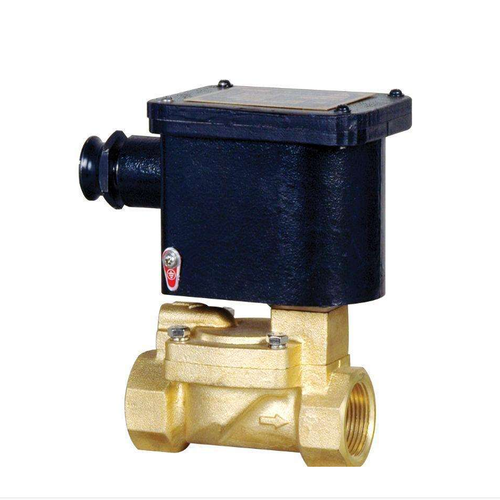

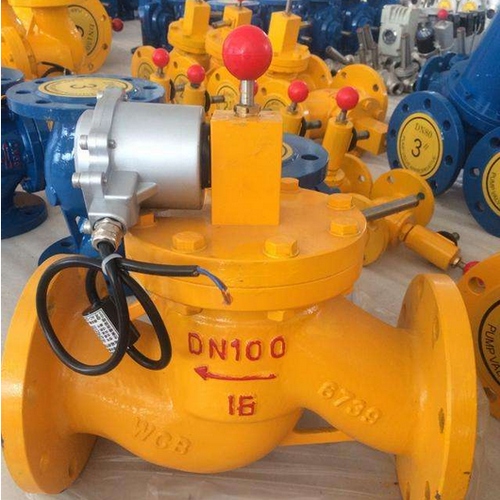

产品结构图及实体图：
