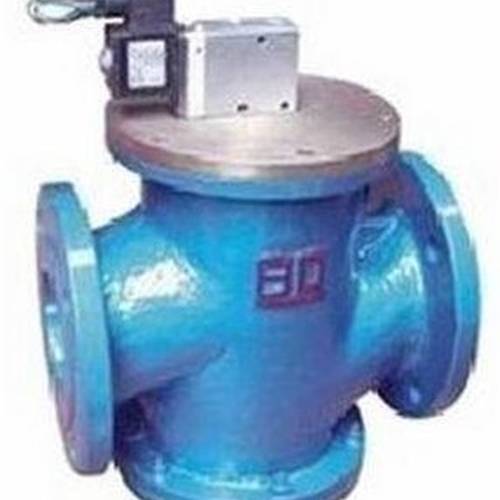

产品简介：
ZCQ气控电磁阀适用于工作压力为0~0.8Mpa，工作介质为空气、煤气、水、液和温度≤120℃蒸汽的系统上，是进行温度、压力、液位、浓度自动控制的执行器。可应用于食品罐头、 制药、印染等行业的升温、保温、降温自控系统及水泥制造、机械制造业的压力自控系统，也可应用于大口径高压管道的自控系统。
结构特点：
ZCQ气控电磁阀是一次开阀的直动式低压电磁阀。控制介质通断的阀口密封垫，通过阀杆直接与活动铁芯相连。根据断电时所处开关状态的不同可分为常闭电磁阀和常开电磁阀，常闭电磁阀，断电常位时，靠衔铁自重、密封弹簧及介质压力将阀口封住，切断了被控介质的流道。电磁线圈通电后，电磁阀克服衔铁自重及密封弹簧、介质压力的作用力将活动铁芯连同阀口密封垫吸上，打开阀口，被控介质便可流通了。
安装事项：
1.电磁阀阀体材质；
2.电磁阀电压（AC220,DC24V）；
3.电磁阀工作压力；
4.电磁阀公称直径；
5.电磁阀使用介质；
6.电磁阀连接方式（法兰）；
7.电磁阀介质温度。
8.如有特殊要求时请在订购产品时注明。
9.若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
10.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
主要技术参数:
|
公称通径(mm) |
25 |
50 |
65 |
80 |
100 |
||||
|
工作压力 |
0~0.8MPa |
||||||||
|
适用介质 |
气、水、液、蒸汽、煤气 |
||||||||
|
控制压力 |
0.1~0.65MPa |
||||||||
|
控制介质 |
气 |
||||||||
|
环境温度 |
-10~+50℃ |
||||||||
|
高介质温度 |
120℃ |
||||||||
|
电源 |
AC220V(+10%-15%) 50Hz±5%或定制 |
||||||||
|
温升 |
80℃ |
||||||||
|
外形尺寸(H×L)mm |
200×125 |
350×230 |
374×250 |
420×260 |
490×320 |
||||
|
接管形式 |
内螺纹G1″ |
法兰4孔ø18 (中心圆ø125) |
法兰4孔ø18 (中心圆ø145) |
法兰4孔ø18 (中心圆ø150) |
法兰4孔ø18 (中心圆ø170) |
||||
连接尺寸:
|
公称通径 |
外形尺寸 |
内螺纹 |
外形尺寸 |
法兰连接 |
|||||||
|
H |
L |
G |
H |
L |
D |
D1 |
D2 |
b |
f |
N-d |
|
|
15 |
148 |
92 |
1/2 |
|
|
|
|
|
|
|
|
|
20 |
148 |
92 |
3/4 |
|
|
|
|
|
|
|
|
|
25 |
148 |
110 |
1 |
210 |
160 |
115 |
85 |
65 |
16 |
3 |
4-Φ14 |
|
32 |
182 |
120 |
11/4 |
221 |
180 |
140 |
100 |
76 |
18 |
3 |
4-Φ18 |
|
40 |
182 |
140 |
11/2 |
230 |
200 |
150 |
110 |
84 |
18 |
3 |
4-Φ18 |
|
50 |
192 |
162 |
2 |
252 |
230 |
165 |
125 |
99 |
20 |
3 |
4-Φ18 |
|
65 |
|
|
|
324 |
250 |
185 |
145 |
118 |
20 |
3 |
4-Φ18 |
|
80 |
|
|
|
335 |
270 |
200 |
160 |
132 |
20 |
3 |
8-Φ18 |
|
100 |
|
|
|
475 |
320 |
220 |
180 |
156 |
22 |
3 |
8-Φ18 |
|
125 |
|
|
|
516 |
360 |
250 |
210 |
184 |
22 |
3 |
8-Φ18 |
|
150 |
|
|
|
540 |
400 |
285 |
240 |
211 |
24 |
3 |
8-Φ22 |
|
200 |
|
|
|
540 |
600 |
340 |
295 |
266 |
24 |
3 |
8-Φ22 |
|
250 |
|
|
|
610 |
750 |
395 |
350 |
319 |
26 |
3 |
12-Φ22 |
|
300 |
|
|
|
640 |
850 |
445 |
400 |
370 |
26 |
4 |
12-Φ22 |

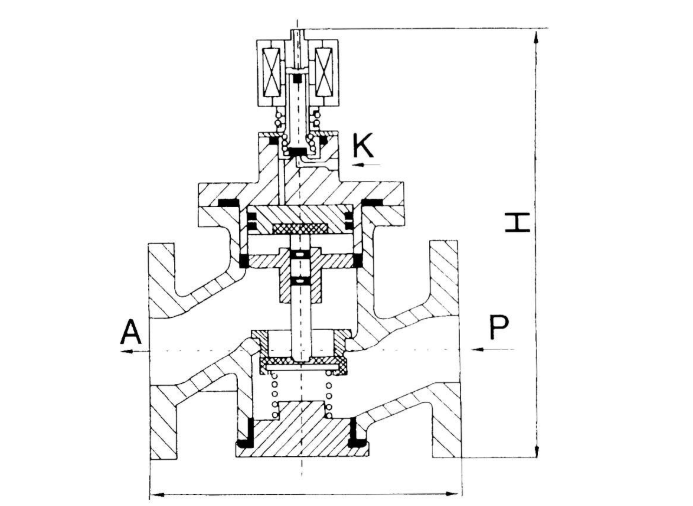

结构图：
