ZCK蒸汽电磁阀

型号：ZCK

浏览次数：563

更新时间：2020/8/20 10:48:08

简要描述：

ZCK蒸汽电磁阀广泛应用在安全气动阀和液压配套工程，同时通过调整压力和密封件配置可以适用于包括不限于空气、热水、制冷剂和其他流体介质应用领域，在工作应用中保持低功耗运行，能获取更多经济效应和广泛应用领域.

简介：
ZCK蒸汽电磁阀广泛应用在安全气动阀和液压配套工程，同时通过调整压力和密封件配置可以适用于包括不限于空气、热水、制冷剂和其他流体介质应用领域，在工作应用中保持低功耗运行，能获取更多经济效应和广泛应用领域.电磁阀是用来控制流体的方向的自动化基础元件，属于执行器；通常用于机械控制和工业阀门上面，对介质方向进行控制，从而达到对阀门开关的控制。

工作原理：
ZCK蒸汽电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来挡住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置动。这样通过控制电磁铁的电流通断就控制了机械运动。

特点：
本阀是进行气动开关控制的执行机构，常用作压缩空气管路的通断开关。它不仅能和脉冲气流，应用于脉冲信号发生器配套，产生脉冲气力输送线上；也适用于其他以压缩空气为介质的气动自控线上。广泛应用于建材、化工冶金、水泥、塑料、粮食等部门。电磁阀价格,电磁阀厂家,电磁阀报价。

ZCK蒸汽电磁阀安装：
（1）安装时应注意阀体上箭头应与介质流向一致；
（2）不可装在有直接滴水或溅水的地方且电磁阀应垂直向上安装。
（3）电磁阀应保证在电源电压为额定电压的15%-10%波动范围内正常工作。
（4）电磁阀安装后，管道中不得有反向压差。并需通电数次，使之适温后方可正式投入使用。
（5）电磁阀安装前应清洗管道。通入的介质应无杂质。阀前装过滤器。
（6）当电磁阀发生故障或清洗时，为保证系统继续运行，应安装旁路装置。

技术参术：

工作介质	煤气，空气等													-
公称温度℃	≤60													-
公称压力（MPa）	1.0													-
工作压差（MPa）	0.05~1.0							0.1~1.0						-
电源电压	AC220V其余规格可作特殊订货													-
使用寿命	按JB/T7352-94规定													-
额定流量系数（KV）														-
泄漏量 (ml/min)	按JB/T7352-94·F规定													-
公称通径（mm）	15	20	25		32	40	50		65	80	100	125	150
功耗（VA）	40、30			30										-

安装尺寸：

公称通径 DN	内螺纹连接			法兰连接
	外形尺寸		内螺纹	外形尺寸		法兰尺寸
	H	L	G	H	L	D	D1	D2		f	n-d
15	153	92	1/2	175	130	95	65	46	14	2	4 -Φ14
20	153	92	3/4	180	150	105	75	56	16	2	4 -Φ14
25	153	110	1	195	160	115	85	65	16	3	4 -Φ14
32	176	120	11/4	205	180	140	100	76	18	3	4 -Φ18
40	176	140	11/2	220	200	150	110	84	18	3	4 -Φ18
50	192	162	2	235	230	165	125	99	20	3	4 -Φ18
65	-	-	-	250	290	185	145	118	20	3	4 -Φ18
80	-	-	-	260	310	200	160	132	20	3	8-Φ18
100	-	-	-	290	350	220	180	156	22	3	8-Φ18
125	-	-	-	365	400	250	210	184	22	3	8-Φ18
150	-	-	-	400	480	285	240	211	24	3	8-Φ22

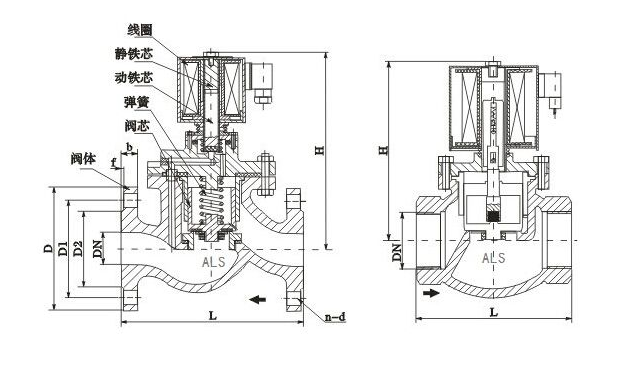

结构图：

产品展示

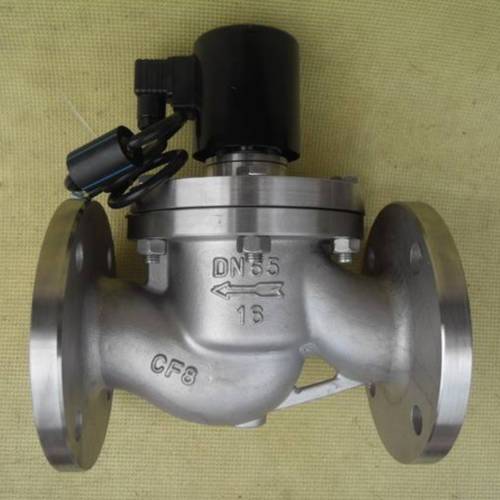

ZCK蒸汽电磁阀
