产品应用:
ZCG反馈信号电磁阀作为自动化控制及远程控制的一种执行器,它广泛应用于能源冶金、石油化工、航kong航天、制药、烟草、食品、医疗、纺织、橡胶工业、电子机械、城建环保、给水排水、采暖空调、消防安全、景观喷灌、燃气设备、净化设备、等介质自控等自动化领域。一个环或多个环,使活塞伸展自如,金属活塞与阀腔不产生直接摩擦,活塞寿命长;线圈不易烧毁;密封性能更好;阀体的安装方位无限制;长期停用后的重新启动、动作灵敏照旧,不会被介质中的杂质卡死而导致活塞不活动。使用寿命长达佰万次以上;全面做到了寿命长、安装、打开、关闭自如及滴水不漏的功效;完全可与进口电磁阀媲美,并可取而代之。
产品结构:
ZCG反馈信号电磁阀独特设计、性能稳定,线圈、不易烧毁。可在高真空状态下使用,也可在低压的系统下使用,达到正负压同用的优点。不仅结构简单、密封性好、而且安装尺寸小,驱动力矩小,操作简单,易实现快速启闭。当线圈通电时,产生磁力,衔铁在磁力作用下下移,阀门关闭。当线圈断电后,磁力为零,由于弹簧作用上升,主阀打开,阀门开启。电磁开关(霍尔电磁感应开关)——工作原理:当线圈通电,动铁心吸合,开通主阀口,同时带动活塞上的磁铁离开传感器这时传感器上的指示灯亮同时也向控制中心(电脑,电控柜,指示灯)输出一个5~24V的直流电信号。
产品性能:
先导式电磁阀,全阀由引导主阀启闭的电磁先导阀与控制介质通断的主阀两大部分组成,导阀与主阀腔间有孔道相连通。当电磁先导阀通电后,先导阀动作,形成主阀内主管腔间压差变化,并利用该压差使主阀开启,介质流通(此时主腔压力大背腔压力)当电磁先导阀断电后,先导阀关闭,在主弹簧力作用下,主阀塞复位(此时背腔压力大于主腔压力),大阀关闭,介质不再流通。 反之同样。机械式——工作原理:当线圈通电,动铁心吸合,开通主阀口,同时带动活塞上的导向柱离开接触点。这时接通接通另一个点。反之同样。(接触杆采用动密封)密封结构:圆弧锥线与平面密封。
安装注意:
1、在安装电磁阀前:(1)请阅读本说明书,并核对电磁阀型号和规格;(2)冲洗管道。
2、电磁阀安装方向:介质流通方向应与阀体上箭头方向*;电磁线圈部分应竖直向上。
3、不要将本阀安装于管道低凹处,以免因蒸汽凝结水,杂质等沉积在阀内而妨碍动作。
4、本阀不可在爆炸危险场合使用。
5、电磁阀安装处应留有一定空间,以便散热及日常保养与定期保养。
反馈方式:
电磁开关(霍尔电磁感应开关)——工作原理:当线圈通电,动铁心吸合,开通主阀口,同时带动活塞上的磁铁离开传感器这时传感器上的指示灯亮同时也向控制中心(电脑,电控柜,指示灯)输出一个5~24V的直流电信号。反之同样。
机械式——工作原理:当线圈通电,动铁心吸合,开通主阀口,同时带动活塞上的导向柱离开接触点。这时接通接通另一个点。反之同样。(接触杆采用动密封)密封结构:圆弧锥线与平面密封
产品特点:
1、一个环或多个环,使活塞伸展自如,金属活塞与阀腔不产生直接摩擦,活塞寿命长;
2、线圈不易烧毁;
3、密封性能更好;
4、阀体的安装方位无限制;
5、长期停用后的重新启动、动作灵敏照旧,不会被介质中的杂质卡死而导致活塞不活动。使用寿命长达佰万次以上;全面做到了寿命长、安装、打开、关闭自如及滴水不漏的功效;完全可与进口电磁阀媲美,并可取而代之。
技术参数:
产品规格: |
DN10~DN500 |
阀体材质: |
铸钢体、不锈钢(铸钢体不能用在腐蚀流体上) |
适用介质: |
水、气、油、蒸汽、燃气、等腐蚀流体等 |
温度范围: |
-60~+200℃350℃ |
介质粘度: |
小于50C St(大于时需定制) |
防护性能: |
防水、防爆(Exd IICT5)、防腐 |
接线方式: |
接线座式;引线式;插头式 |
控制方式: |
常开、常闭 |
电源电压: |
AC(380、240、220、24)V、DC(110、24)V |
连接方式: |
内螺纹、法兰 |
泄 漏 量: |
零 |

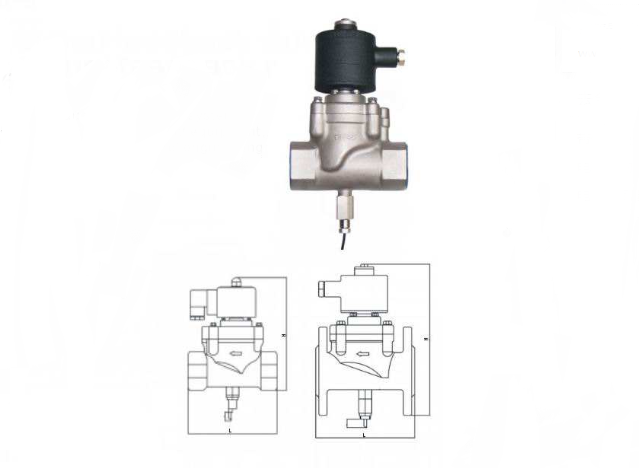

结构图:
