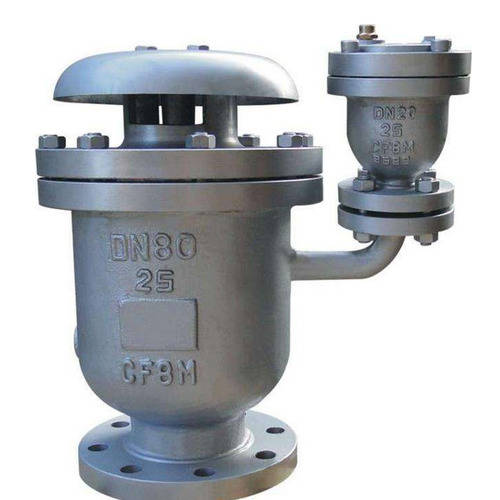

产品概述：
FGP4X高速复合式排气阀适于装在水泵出水口或送配水管线中，用以排除管线中大量集结的空气，同时把管线较高处集结的微量空气排放至大气中，以提高管线及水泵使用效率，且于管内一旦有负压产生时，本阀可迅速吸入外界空气，避免管线因负压而造成破管现象的发生。当输水管内开始注水时，活塞或浮球停留在开启位置，进行大量排气。当空气排完时，阀内积水，浮球被浮起，活塞或浮球关闭位置，停止大量排气。当管内水正常输送时，如有少量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，此时少量空气由微量排气阀排出。当水泵停止，管内水流空时或遇管内产生负压时，活塞迅速开启，吸入空气，确保管线安全。
工作原理：
FGP4X高速复合式排气阀是利用伯努利理论制造的一种能够在气流下保持全开，当实心水柱上升时，浮球能够马上被浮起并严密封闭排气口的浮球式排气阀。复合式高速排气阀采用特定的浮球直径，使得它产生的气流动力能维持浮球在气流经过时开启（悬浮），实心水柱上升时产生的浮力又能使其浮起，配之入口处以一个合适角度圆锥体，可做到不管气压多大气流速度多高，排气口也不会被吹堵。
产品特点：
1、集高速进排气阀、微量排气阀功能于一身，结构紧凑，功能完善。
2、微量排气阀旁接于主阀体，体积小巧，动作领命，无粘黏现象，保持微排持续可靠。
3、具有高速排气不吹堵、满管时微量排气提高输水效率、管线排空时高速吸气防止管路负压等多种功能。
4、浮球置于顶部开窗口的护筒内，其配置位置和结构形式在空气动力学上使得高速气流排除时，对滑动体和浮球的总作用力是竖直朝下的，不会出现高速气流排出时携带浮球发生吹堵。
5、充水时高速排气，不怕吹堵。
6、放水时高速吸气。
7、压力下微量排气。
技术参数:
1、公称通径：50mm～300mm
2、公称压力：1.0MPa；1.6MPa；2.5MPa
3、适用介质：清水、原水；
4、介质温度：0～100℃。
连接尺寸：
| 通径 | 长度A | 宽度B/L | 高度H | 外径D | 螺栓孔径 | 法兰厚度 | 螺栓孔 |
| DN50 | 250 | 130 | 260 | 165 | 125 | 19 | 4-19 |
| DN80 | 315 | 170 | 340 | 200 | 160 | 19 | 8-19 |
| DN100 | 413 | 334 | 220 | 180 | 19 | 8-19 | |
| DN150 | 580 | 520 | 285 | 240 | 19 | 8-23 | |
| DN200 | 668 | 640 | 340 | 295 | 22 | 8-23 | |
| DN250 | 770 | 780 | 395 | 350 | 22 | 12-23 | |
| DN300 | 850 | 920 | 445 | 400 | 24.5 | 12-23 |
结构图：
