简介：
YQ8000气囊式水锤吸纳器内部有一密闭的容气腔，下端为一活塞，当冲击波传入水锤消除器时，水击波作用于活塞上，活塞将往容气腔方向运动。活塞运动的行程与容气腔内的气体压力、水击波大小有关，活塞在一定压力的气体和不规则水击双重作用下，做上下运动，形成一个动态的平衡，这样就有效地消除了不规则的水击波震荡。YQ8000气囊式水锤消除器是一种用于消除管线中因多种原因造成的水锤冲击波，保护管道及设备不受破坏的装置。适用于工矿、企业、高层建筑、电站等各类给排水系统中，利用活塞上腔室中空气的胀缩，使突发的冲击波得到缓冲而缓解了力度，大程度地避免因巨大的水锤冲力造成的设备损坏。该装置结构简单，选材精良，使用寿命长。
工作原理：
YQ8000气囊式水锤吸纳器在供水系统中，当水泵发生故障或突然停电等原因。使水流突然停止，并开始倒流时都会产生水锤。液体在管内流动时，它具有动能，当液体突然停止，它的运动能量必须被消除。这时能量变成自停止点开始的高压波。以近声音的传播速度沿管路系统来回传递，使管内液体膨胀并撞击管路，从而破坏管路并发出刺耳的噪声。YQ8000气囊式水锤消除器和消声止回阀组台使用，能有效的防止水锤和缓冲水击波的瞬间压力，使管内压力得到调节。从而保护管路不受破坏。气囊式水锤消除器由外壳、合成橡胶弹性内胆及多孔管等组成。适用于工矿、企业、高层建筑、电站等各类给排水系统中。在无需阻止水流的条件下，具有超卓的水击吸收力，有效地吸纳水锤。
注意事项：
1、阀体上的压力表，安装前显示阀体气室压力，安装后显示管道压力。
2、安装前请确认，水锤消除器气室压力不得高于管道压力
3、当扬程50m以上，压力5Kgf/cm2以上时，建议长道管下方及逆止阀止阀上方转角处各安装一只水锤消除器。
4、为考虑维修，建议保留10cm阀体与墙面间隙，方便维修动作。
5、若管道内水压力较低，或水锤消除器气室压力较低，皆可帖水锤消除器上方注气栓加入气压或释放气压。
6、水锤消除器气室压力，维持于管道压力50%~70%时水锤消除器效果zui佳
7、二次侧为开放压力场合，例定水位阀，卫浴器具，水龙头等注气1-1.3Kgf/cm2较适合.
零部件材料：
| 零件名称 | 阀体、阀盖 | 活塞 | 密封圈 |
| 主要材料 | 不锈钢 | 铸铜、不锈钢 | 丁腈橡胶 |
主要外形尺寸1.6MPa
| 公称通径DN | 法兰 直径 D |
螺栓孔 中心圆 D1 |
连接凸 出直径 D2 |
法兰 厚度 b |
总高度 H |
螺孔数 量直径 Z-b |
|
| mm | 英寸 | ||||||
| 15 | 1/2 | 95 | 65 | 45 | 14 | 200 | 4-φ14 |
| 20 | 3/4 | 105 | 75 | 55 | 14 | 300 | 4-φ14 |
| 25 | 1 | 115 | 85 | 65 | 14 | 320 | 4-φ14 |
| 32 | 1 1/4 | 135 | 100 | 78 | 14 | 340 | 4-φ18 |
| 40 | 1 1/2 | 145 | 110 | 85 | 16 | 410 | 4-φ18 |
| 50 | 2 | 160 | 125 | 100 | 16 | 440 | 4-φ18 |
| 65 | 2 1/2 | 180 | 145 | 120 | 18 | 480 | 4-φ18 |
| 80 | 3 | 195 | 160 | 135 | 20 | 510 | 8-φ18 |
| 100 | 4 | 215 | 180 | 155 | 22 | 575 | 8-φ18 |
| 125 | 5 | 245 | 210 | 185 | 22 | 600 | 8-φ18 |
| 150 | 6 | 280 | 240 | 210 | 24 | 645 | 8-φ22 |
| 200 | 8 | 335 | 295 | 265 | 26 | 730 | 12-φ22 |
| 250 | 10 | 405 | 350 | 320 | 28 | 780 | 12-φ26 |
| 300 | 12 | 460 | 410 | 375 | 28 | 800 | 12-φ26 |
| 350 | 14 | 520 | 470 | 475 | 32 | 900 | 16-φ26 |
| 400 | 16 | 580 | 525 | 485 | 35 | 980 | 16-φ30 |

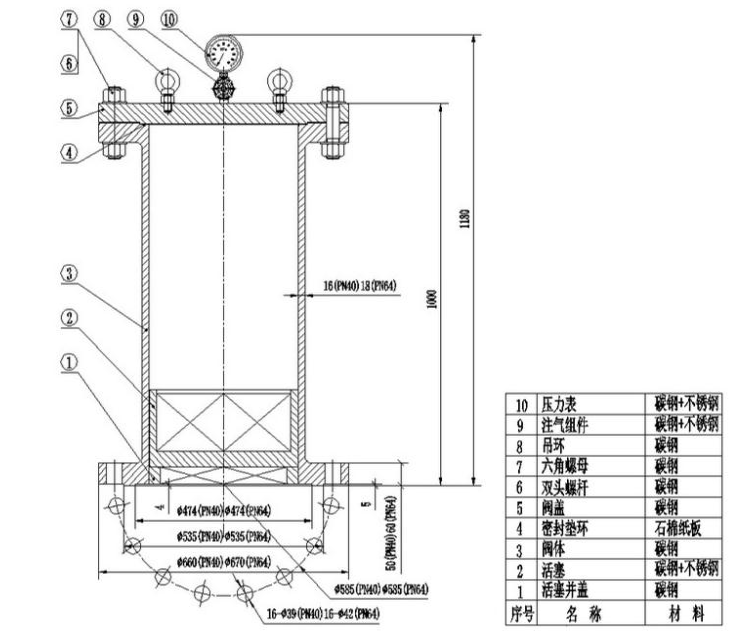

结构图：
