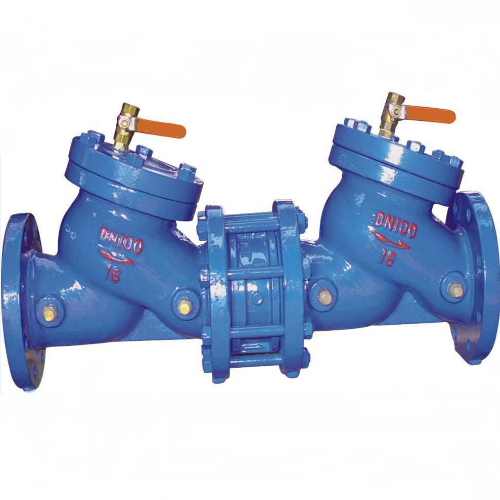

产品概述:
        HS41X倒流防止器是一种严格限定管道中水只能单向流动的水力控制组合装置，它的功能是在任何工况下防止管道中的介质倒流，以达到避免倒流污染的目的。工作原理是利用介质流过进水止回阀时因机械阻力和过流水头损失而减压，使进口压力高于泄水阀腔的压力，而泄水阀膜片上部的压力为进口压力，膜片上部压力大于泄水阀腔和弹簧阻力，泄水阀维持关闭，介质正常流动，当进口压力与泄水阀腔的压力差小于0.02Mpa时，介质处于倒流的临界状态，这时泄水阀膜片上部压力小于泄水阀腔和弹簧的压力，泄水阀自动开启，将倒流介质排出管外，同时大量空气进入阀腔，形成空气隔断，杜绝介质倒流，大于0.02Mpa时泄水阀自动关闭。阀后管网水压升高超过阀前进水端水压时，如第二单向止回阀密封完好，水体不会倒流，此时泄水阀关闭不泄水，当第二单向止回阀密封失灵产生渗漏时，泄水阀开启排水泄压。

产品结构：
       HS41X倒流防止器是在两个止回阀之间加一个排水器组成。排水器上腔用高压软管与一级止回阀进口端连接。一、二级止回阀主要有阀体、阀盖、阀瓣、密封垫、弹簧等组成。排水器主要由阀体、阀盖、隔膜、阀瓣、密封板、阀芯、阀座、弹簧等组成。HS41X-16普通型防污隔断阀为多重止回密封串联组成。

工作原理：
       HS41X-16普通型防污隔断阀为多重止回密封串联而成，当其中有一只密封破坏时，另二只还起密封作用，防止回流。但三只止回密封同时破坏后，就失去了止回作用。HS41X-16-A 安全型防污隔断阀在普通型基础上中间加排水器，这样即使二只止回阀密封同时破坏，其他也能起到防止回流污染的作用。
 （1）正常供水：
①清洁市政生活水从一级止回阀经过排水器到第二级止回阀出口向用户供水，一级止回阀进口高压水通过高压软管进入排水器隔膜上腔，而阁膜下腔与一级止回阀出口(第二级止回阀进口)相通，由于其存在一定的压差，推动阀瓣下移，排水器关闭，防止隔断阀正常供水;
②当阀后管路无用户，水静止。如进口压力保持不变，其前后存在压差，排水器仍呈关闭状态。
c。如进口压力下降，共前后压差下降到一定值时，弹簧推动阀瓣向上，排水器又开启泄压，泄压到与进口压力恢复一定压差时，排水器又关闭。
 （2）密封失灵时：
 防污隔断阀之后管网压力升高，超过阀前进口压力时，如第二止回阀密封完好无滲漏，高压水不会倒流，排水器隔膜上下保持原来压差，排水器关闭，不泄压。当第二级止回阀密封破坏产生滲漏，地二级止回阀之前压力升高，造成排水器个膜上下压力并减小，排水器打开，排水泄压;此时，如一级止回阀同时密封被破坏，有于第二级止回阀倒流回的高压水已泄压减压，故不会倒流地一级止会阀。
 （3）如供水过程中供水压力不断下降，则排水器隔膜上部压力下降，安全排水器控制弹簧推动阀芯打开排水器排水。当进口压力下降至零或负压时，排水器完全打开，水排出，空气从排水器进真空腔，从而防止产生虹吸倒流现象。

零部件材料：

产品尺寸：

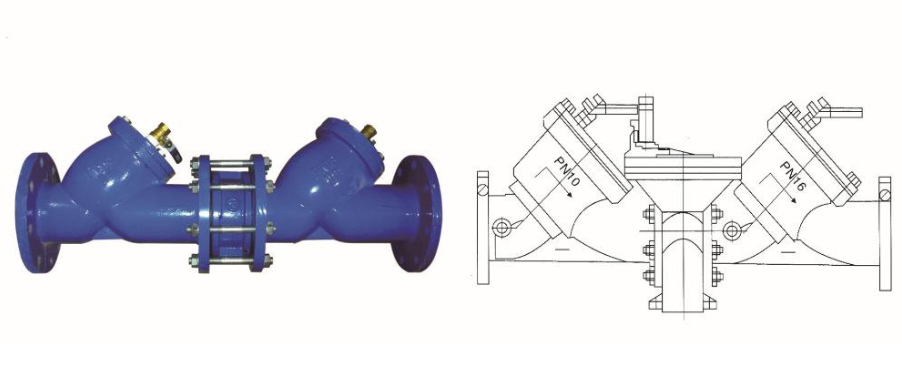

结构图：
