HH48X消声缓闭止回阀

型号：HH48X

浏览次数：592

更新时间：2020/8/17 14:15:43

简要描述：

HH48X消声缓闭止回阀具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长，油压、缓闭不受介质影响，有较好的节能效果等特点。阀瓣分成先快速后缓慢两步关闭，达到了既防电机逆转又起到了消降水锤静音的作用。

产品概述：
HH48X消声缓闭止回阀可用在清水、污水、海水等介质的排水管道上，既能防止介质的倒流，又能有效的限制破坏性水锤，保证管线的使用安全。微阻缓闭蝶式止回阀具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长，油压、缓闭不受介质影响，有较好的节能效果等特点。HH46X/HDH48X/HH49X系列微阻缓闭蝶式止回阀已经被各大工业、城建等行业广泛的推广应用，反应良好。

工作原理：
HH48X消声缓闭止回阀主要由阀体、两块半圆阀瓣、回位弹簧、储油缸、缓闭小气缸、针型阀（微量调节阀）组成。靠进口介质的推力作用，将两块阀板平稳推开。在此同时，进口的压力介质入储油缸内活塞的下部，推动活塞，将活塞上部的油通过针型阀分别太入阀体两侧小油缸尾端，使小气缸内的活塞杆伸出，当进口介质压力下降自动关闭。但由于活塞杆处于伸出位置，顶住阀瓣不全部关闭，还剩有20%左右的面积使介质通过，从而起到了消除水锤的作用，阀瓣被活塞杆项住，活塞后腔的压力通过针型阀缓慢进入储油缸，阀瓣逐渐关闭。阀瓣分成先快速后缓慢两步关闭，达到了既防电机逆转又起到了消降水锤静音的作用。

产品特点：
1、体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。
2、缓闭系统性能优良，不受管道中介质的影响，阀瓣先速关后缓闭，可防止破坏性水锤
3、橡胶软密封，封闭性能好，耐磨损，使用寿命长。
4、橡胶缓冲，启闭平稳，无振动，无噪音。
5、比老式止回阀六阻小，有明显的节能效果

安装方法：
1. HH48X消声缓闭止回阀可以水平安装（箭头平行水平地面），也可以垂直安装（箭头与水平地面垂直方向），一般DN大于400的采用水平方向安装。
2. 安装前应对管道进行清洗，对闪光灯全面检查，确保无损之后再装入管路，装入时注意箭头所指方向与介质运行方向*。
3. 在该阀的进口处应安装过滤器，出口处要安装一台蝶阀或闸阀，以便于该阀门及其它设备维修。
4. 在坚固法兰连接螺栓时，应注意对称均匀坚固。

主要零件材料：

零件名称	阀体	阀瓣	阀杆、油缸、活塞	弹簧	阀座
材料	铸铁、铸钢	碳钢	不锈钢	不锈钢	丁晴橡胶

主要技术参数：

型号	公称压力（MPa）	强度试验压力（MPa）	密封压力（MPa）	适用温度（℃）	适用介质	缓闭时间
HH46X HH48X HH49X	1.0	1.5	1.1	≤80	海水污水清水	≤60秒
	1.6	2.4	1.76
	2.5	3.75	2.75

主要连接尺寸：

公称压力 PN(MPa)	公称通径 DN(mm)	尺寸（mm）			公称压力 PN(MPa)	公称通径 DN(mm)	尺寸（mm）
公称压力 PN(MPa)	公称通径 DN(mm)	L	H	H1	公称压力 PN(MPa)	公称通径 DN(mm)	L	H	H1
1.0 1.6 2.5	40	140	200	88	1.0 1.6 2.5	350	290	480	297
	50	150	215	98		400	310	550	324
	65	170	225	108		450	330	585	351
	80	180	235	118		500	350	640	379
	100	190	280	130		600	390	720	434
	125	200	290	148		700	430	780	491
	150	210	310	172		800	470	840	549
	200	230	350	210		900	510	990	600
	250	250	415	240		1000	550	1050	655
	300	270	450	264		1200	630	1210	770

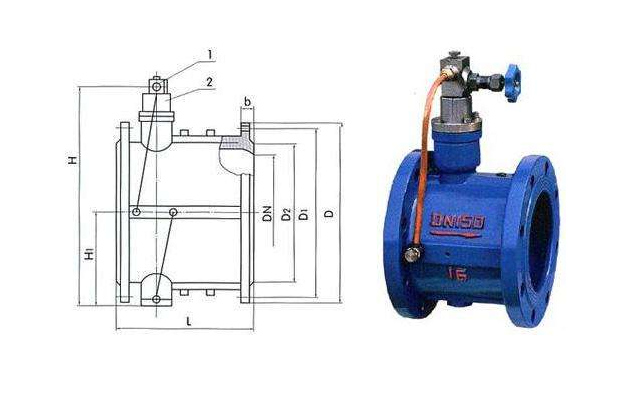

结构图：

产品展示

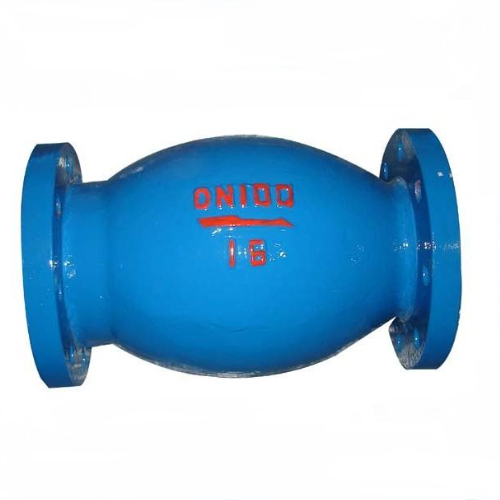

HH48X消声缓闭止回阀
