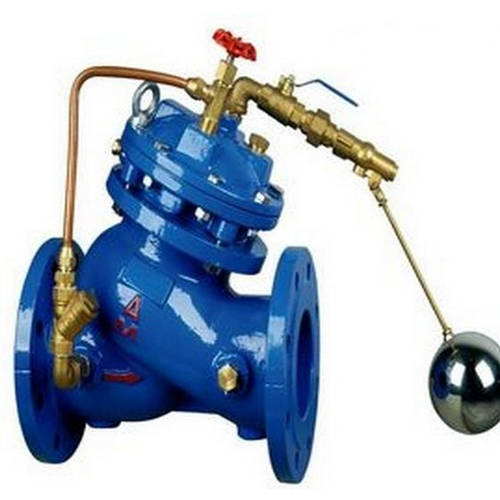

简介：
F745X遥控浮球阀广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面高度自动控制。当水塔(池)的水面上升至设定高度时，浮球浮起关闭浮球阀，控制室水压升高推动主阀关闭，供水停止。当水池水面下降后，浮球阀重新开启，控制室水压下降，主阀再次开启继续供水，保持液面的设定高度。当管道从进水端给水时，由于球阀、浮球阀是常开的，水通过微型过滤器、球阀B、控制室、球阀A、浮球阀进入水池，主阀控制室不形成压力，主阀开启，水塔(池)供水。
工作原理：
F745X遥控浮球阀是兼具多种功能的水力操作式阀门，其主要安装于水池或高架水塔的进水口处，遥控浮球阀当水位达到设定的高度时主阀由浮球导控制关闭进水口停止供水；当水位下降后，实现自动补水。液位控制精确，不受水压干扰；隔膜式遥控浮球阀可随水池的高度及使用空间任意位置安装，维护、调试、检查方便、密封可靠，使用寿命长。隔膜式阀门性能可靠、强度高、动作平稳适用于450口径以下的管道。
结构特点：
本阀门安装在水塔、水池的进口端管路上，完成保持水塔、水池液面的规定高度的功能。本产品直接利用浮球导阀进行液面控制，不需要其它装置和能源，结构简单，维护保养简便，控制不受水压影响，液面控制准确度高，密封可靠。本产品由主阀和浮球阀及接管系统组成，主阀阀体采用全通道、直流式、流线型设计，并采取膜片式或活塞式两类结构。接管系统由浮球阀、球阀和接管组成。
优点：
1、关闭严密可靠。主阀密封采用橡胶密封环密封，关闭动力由主阀控制室自动形成，保持合适关闭力，密封寿命和可靠性高。
2、操作方便，无需为阀门另配电控系统。阀门随液面高度变化自动开启和关闭。
3、阀体采用了全通道、直流式、流线型设计。水力损失小，节能效果好。
安装与调试：
1、 遥控浮球阀安装方式是安装在水平管道上，阀盖朝上；
2、 安装时要注意阀体外水流标示箭头，遵循方向安装；
3、 安装前要彻底清除管道内的杂物，通水前必须彻底冲洗衣管道；
4、 阀前要安装一只闸阀和一只过滤器，阀后也要安装一只闸阀，以便于维修；
5、 F745X遥控浮球阀试水时，要慢慢开启阀前的闸阀，注意阀体外的控制管路是否漏水。用手关闭铜球阀 6 时（见结构示意图） ，主阀应能关闭，如果主阀不能关闭，说明主阀密封面上夹有脏物，把双室隔膜传动机构 5 拆下，清除脏物后再试水。6、 铜过小滤器 3 要定期清洗。
技术参数：
| 公称压力 （Mpa） |
壳体试验压力 （Mpa） |
密封试验压力（Mpa） | 动作压力（Mpa） | 缓闭时间（S） | 适用介质 | 介质温度 （℃） |
| 1.0 | 1.5 | 1.1 | ≥0.04 | 3-60可调 | 水 | 0~80 |
| 1.6 | 2.4 | 1.76 | ||||
| 2.5 | 3.75 | 2.75 | ||||
| 4.0 | 6.0 | 4.4 |
|
公称通径
(mm)
|
尺寸(mm)
|
|
|
L
|
H
|
|
|
50
|
205
|
255
|
|
65
|
216
|
290
|
|
80
|
250
|
326
|
|
100
|
320
|
380
|
|
125
|
365
|
448
|
|
150
|
415
|
495
|
|
200
|
500
|
625
|
|
250
|
605
|
744
|
|
300
|
698
|
879
|
|
350
|
787
|
909
|
|
400
|
914
|
1130
|
|
450
|
978
|
1160
|
|
500
|
978
|
1198
|

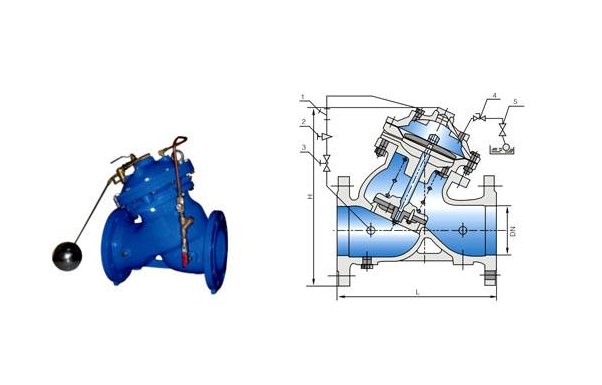

结构图：
