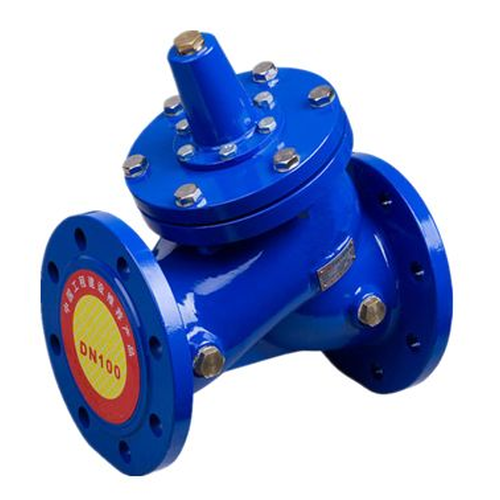

简介:
DYH41X快闭止回阀用于水泵出口处,在水泵停止时,起快速止回,防止水锤产生的作用。开泵时,阀瓣在水底推力下上升,开启阀门,同时弹簧被簧力的作用下迅速关闭,当水流接近于0时,阀瓣完全关闭。无水倒流现象,同时因水不能倒流,不产生动能,便防止了水锤的产生。
应用范围
1、DYH41X快闭止回阀适用于清水、原水(含泥砂)、污水、海水、油品等系统。
2、工作压力(MPa):PN1.0、1.6
3、使用温度:﹣10℃~130℃
4、通径:DN50~DN1000mm
5、酸碱度:强酸、强碱浓溶液除外均可用(PH值在5-10之间)。
6、Y型快闭止回阀主要零部件采用不锈钢、球铁。密封圈全部采用进口橡胶原料,根据温度选用不同材料;且阀门主体内外腔经过环氧树脂喷涂处理。耐磨损、防腐蚀、不易锈蚀,不会造成污染物生成,无放射性,不会影响和危害环境及破坏生态平衡。
技术性能:
1.Y型快闭式止回阀主阀体采用Y型膜片式结构,密封副为非金属密封;阀门一般要求水平安装,与管道的连接形式为法兰连接,法兰连接尺寸按国家标准GB/T17241.6执行。
2.Y型快闭式止回阀由阀体、阀盖、中心轴、铜套、阀座、阀瓣等主要零件组成,通过控制阀瓣的上下运动来实现阀门的启闭。3.Y型快闭式止回阀具有水力自动控制特点,能与水泵联锁,在水泵停止时,起快速止回,防止水锤产生的作用。
4.Y型快闭式止回阀密封效果良好,保证阀门泄漏量为零泄漏。
5.Y型快闭式止回阀阀体采用Y形流线型结构,结构合理。
6.Y型快闭式止回阀可实现在线维修。
7.铸件采用先进的铸造工艺铸造,应有良好的表面涂漆,涂漆方式采用烤漆,涂漆颜色由买方确定。
主要零部件材料:
零件名称 |
材质 |
阀体、阀盖 |
铸铁、铸钢、不锈钢 |
阀杆 |
铬不锈钢 |
阀瓣 |
碳钢、不锈钢+橡胶 |
O形圈 |
橡胶 |
弹簧 |
不锈钢 |
导套 |
黄铜、不锈钢 |
产品参数:
公称压力 (MPa) |
壳体试验压力 (MPa) |
密封试验压力 (MPa) |
调压范围 (MPa) |
适用介质 | 介质温度 (℃) |
1 | 1.5 | 1.1 | 0.1~0.9 | 水、油及性质接近 水的液体 |
0~80 |
1.6 | 2.4 | 1.76 | 0.15~1.4 | ||
2.5 | 3.75 | 2.75 | 0.2~2.2 |
快闭止回阀外形尺寸:

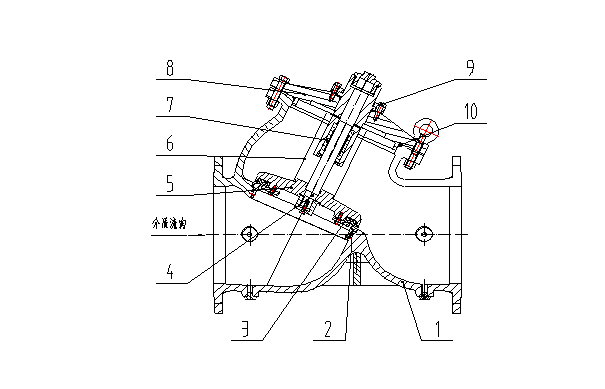

结构图:
