概述:
指挥器操作型自力式压力调节阀由控制阀(主阀)、执行机构、指挥器三部分组成,无需外加能源,依靠被调介质自身的压力为动力源达到自动调节和稳定压力的目的,适用于大可调比,大压差的减压稳压场合。指挥器操作型自力式压力调节阀主要应用于气体减压稳压,具有可调比大,可调范围宽,特别适用于阀前压力高(可达1.0MPa),设定压力低(可达14mm水柱/0.14KPa),按常规需二级或者三级减压才能达到要求的场合,可应用于非腐蚀型气体/液体等介质的压力调节。
产品应用:
ZZYVP带指挥器调压阀其初始阀芯的位置在关闭状态。当阀前压力P1通过阀芯、阀座的节流后变为阀后压力P2,同时P1通过管线输入上膜室作用在膜片上,其作用力与弹簧的反作用力相平衡时的阀芯位置决定了阀的开度,从而控制阀前压力。当阀前压力P1增加时,P1作用在膜片上的作用也随时之增加。此时,膜片上的作用力大于设定弹簧的反作用力,使阀芯向离开阀座方向移动,导致阀的开度变大,流阻变小,P1向阀后泄压,直到膜片上的作用力与弹簧反作用力相平衡为止,从而使P1降为设定值。同理,当阀前压力P1降低时,动作方向与上述相反,这就是阀前压力调节的工作原理。ZZYVP自力式调压阀无需外加能源,利用被调介质自身能量为动力源,引入压力阀的指挥器以控制压力阀芯位置,改变流经阀门介质流量,使阀后压力保持恒定。使用设定压力分段调节从0.5至1000KPA,工作温度-5~100℃,现已广泛应用于连续送气的天然气采输,城市煤气以及冶金、石油、化工等工业生产部门。
参数说明:
阀内件特点: 顶部导向、平衡内件、先导式结构
阀体类型: 直通式
阀盖形式: 标准型
流量特性: 快开
口径范围: DN15-150(1/2”-12”)
压力等级: PN1.6、2.5、4.0Mpa(ANSI 150、300LB)
泄漏等级: ASME B16.104 VI(软密封)
ASME B16.104 Ⅳ(硬密封)
管道连接方式:法兰式
设定值偏差:±8%
适用温度范围:-30° ~ 150°
连接尺寸:
DN(mm) |
H(mm) |
Hg(mm) |
ФA(mm) |
ФD(mm) |
L(mm) |
||
PN1.6 |
PN6.4 |
PN1.6 |
PN6.4 |
||||
25 |
410 |
580 |
196 |
115 |
135 |
184 |
210 |
40 |
514 |
684 |
266 |
150 |
165 |
222 |
251 |
50 |
520 |
690 |
266 |
165 |
175 |
254 |
286 |
65 |
694 |
904 |
348 |
185 |
200 |
276 |
311 |
80 |
696 |
906 |
348 |
200 |
210 |
298 |
337 |
100 |
709 |
919 |
348 |
220 |
250 |
352 |
394 |
150 |
1186 |
1146 |
486 |
285 |
340 |
451 |
508 |
200 |
1208 |
1468 |
486 |
340 |
405 |
600 |
650 |

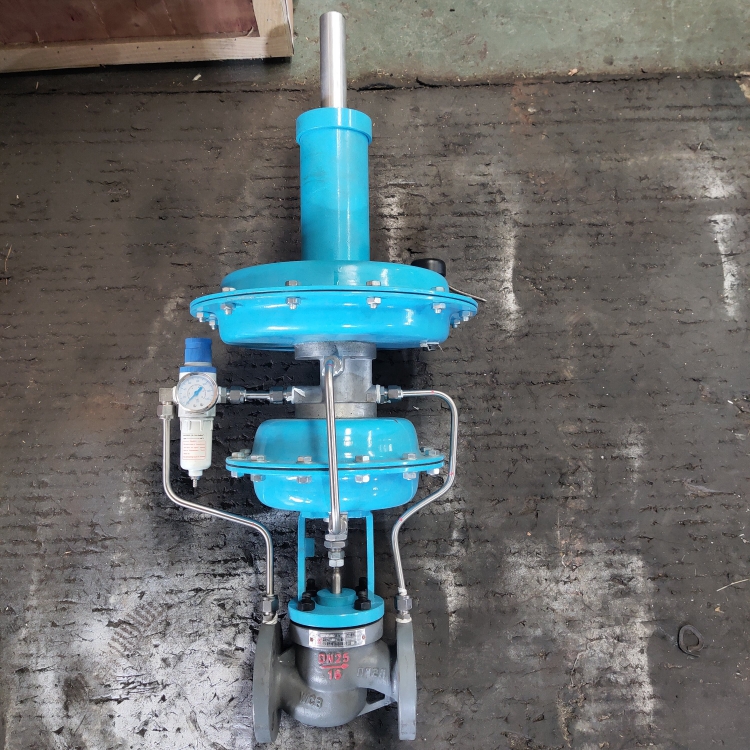

实物图:
