简介:
ZZW自力式温度调节阀由控制阀门和温控器组成。按用途分为加热型和冷却型。本阀主要由控制阀及温控器组成,是一种无需外来能源而依靠被控介质自身的温度变化进行自动调节的节能产品。适用于非腐蚀性的液体、气体和蒸汽,在各种冷却系统中的温度控制。当被控介质温度升高,控制阀门关闭(加热型);当被控介质温度升高,控制阀门开启(冷却型)。广泛应用于化工、石油、电力、冶金、食品、轻纺、民民建筑楼群、宾馆、饭店等各种供热、供水、制冷、杀菌消毒等设备的温度自动调节。自力式温度(加热型)控制阀,由阀体部分和一个带定点调节温度的温控器组成。依靠介质自身的温度变化来达到自动调节和稳定温度的目的。适用于蒸汽,弱腐蚀性气体或低粘度液体的场合,在各种加热系统中起温度控制的作用,当被控介质温度升高时,阀门关闭。
工作原理:
ZZW自力式温度调节阀利用液体受热膨胀及液体不可压缩的原理实现自动调节。温度传感器内的液体膨胀是均匀,其控制作用为比例调节。被控介质温度变化时,传感器内的感温液体体积随着膨胀或收缩。被控介质温度高于设定值时,感温液体膨胀,推动阀芯向下关闭阀门,减少热媒的流量;被控介质的温度低于设定值时,感温液体收缩,复位弹簧推动阀芯开启,增加热媒的流量。结构原理:本产品主要由阀体、阀座、阀瓣、阀盖、温包、调节螺母等零部件组成。根据被调介质出口温度高低自动调节热源入口阀门开展大小,热源与被加热介质既可采用自成回路系统,也可采用直接混合加热系统。适用范围:采暖空调、生活热水、石油化工、电力、机电、纺织、橡胶、食品等行 。
产品特点:
1、体积小、重量轻、安装简易
2、准确可靠寿命长
3、免维修式工作
4、调解设定简易
5、无源工作(无电源、气源正常工作)
6、无需昂贵的调试费用
7、阀体密封采用V型环高温密封组件,防止了阀杆过紧抱死或漏气的可能性。
8、温度感应时间:初次动作120秒,以后30秒;控制精度:±2oC。
规格参数:
公称通径: NPS 1/2” ~5” (DN15~DN125)
公称压力: Class150~Class300 (PN16~PN40)
材料范围:碳钢, 不锈钢, 双相不锈钢, Inconel, Monel, Hastelloy,Ti等
泄漏等级:ANSI IV级、Ⅴ级或Ⅵ级
温度控制范围:-20℃~250℃
主要零部件:
主要零件材料 |
||
阀体 |
ZG230-45 |
ZG1Cr18Ni9Ti |
ZG1Cr8Ni12Mo2Ti |
||
阀座 |
1Cr8Ni9Ti |
Cr8Ni12Mo2Ti |
阀芯 |
1Cr8Ni9Ti |
Cr8Ni12Mo2Ti |
波纹管套 |
1Cr18Ni9Ti |
Cr8Ni12Mo2Ti |
平衡波纹 |
1Cr18Ni9Ti |
|
温包 |
H62 |
1Cr18Ni9Ti |
毛细管 |
H62 |
1Cr18Ni9Ti |
接头 |
35 |
1Cr18Ni9Ti |
外形尺寸
公称通径与外形尺寸 |
|||||||||||||
公称通径(DN) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
法兰端面距离(L) |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
|
总高度(H) |
500 |
540 |
580 |
640 |
700 |
750 |
820 |
950 |
1100 |
1280 |
|||
温包插入深度(T) |
235 430 |
430 600 |
1000 |
||||||||||
温度外露高度(h) |
350 |
||||||||||||
温包直径(d) |
25(护套直径28) |
||||||||||||
重量(Kg) |
8 |
10 |
13 |
15 |
18 |
30 |
35 |
60 |
75 |
85 |
110 |
150 |

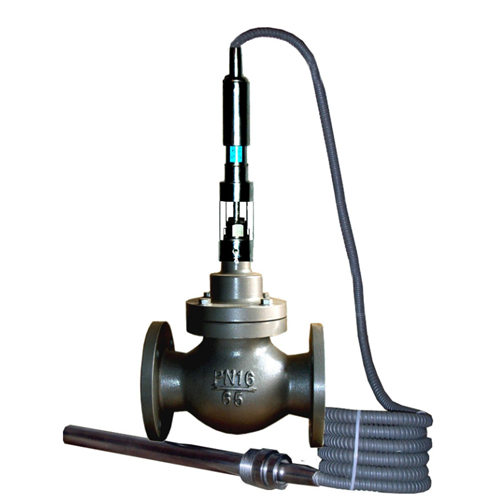

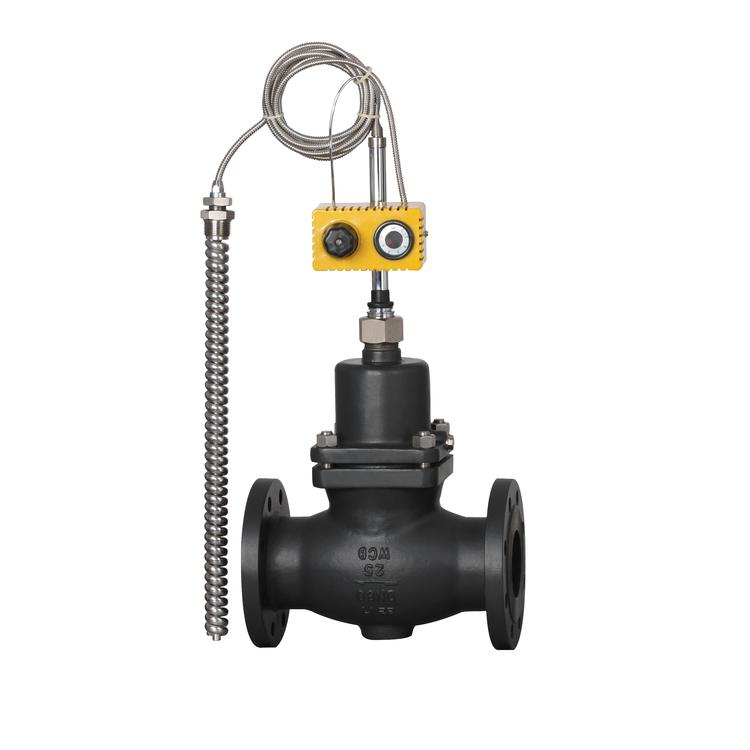

实物图:
