简介：
ZZY型自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前(或阀后)压力稳定。具有动作灵敏，密封性好，压力设定点波动小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。本系列产品有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64；阀体口径范围DN20~300；泄漏量等级有II级、Ⅳ级和VI级三档；流量特性为快开；压力分段调节从15~2500kPa。可按需要组合满足用户工况要求。
工作原理：
ZZVP自力式压力调节阀其初始阀芯的位置在开启状态。当阀前压力P1通过阀芯、阀座的节流后变为阀后压力P2，P2并经过导压管输入上膜室作用在膜片上，其作用力与弹簧的反作用力相平衡时的阀芯位置决定了阀的开度，从而控制阀后压力。当阀后压力P2增加时，P2作用在膜片上的作用力也随时之增加。此时，膜片上的作用力大于设定弹簧的反作用力，使阀芯关向阀座的位置，导致阀的开度减小，流阻变大，P2降低，直到膜片上的作用力与弹簧反作用力相平衡式为止，从而使P2降为设定值。同理，当阀后压力P2降低时，动作方向与上述相反，这就是阀后压力调节的工作原理。
产品特点：
•自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。
•压力分段范围细且互相交叉，调节精度高。
•压力设定值在运行期间可连续设定。
•对阀后压力调节，阀前压力与阀后压力之比为10:1~10:8。
•橡胶膜片式检测，执行机构检测精度高、动作灵敏。
•采用压力平衡机构，使调节阀反应灵敏、控制精确。

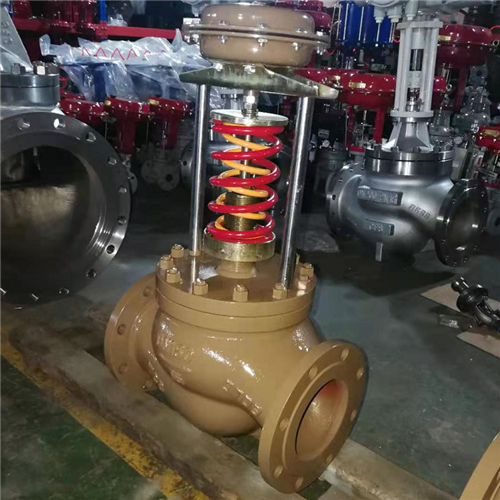

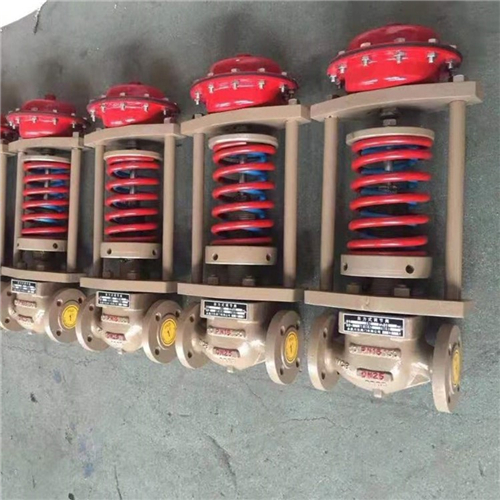

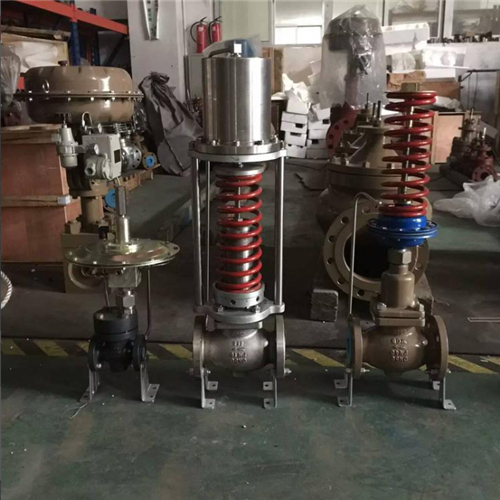

实物图：
