简介:
ZMAN气动薄膜调节阀配用多弹簧招执机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大,允许泄漏也较大且不是很清洁的介质场合。本系列产品有标准型气动双座调节阀、波纹管密封型气动双座调节阀、夹套保温型气动双座调节阀等多种品种。
特点:
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀,使用寿命长等特点。
零部件:
件名称 | 材料 | 温度范围 |
阀体上阀盖 | HT200 | -20~200℃ |
ZG230-450 | -40~450℃ | |
ZG1Cr18Ni9Ti | -250~550℃ | |
ZG0Cr18Ni12Mo2Ti | -250~550℃ | |
阀芯、阀座 | 1Cr18Ni9 | -250~550℃ |
0Cr18Ni12Mo2Ti | -250~550℃ | |
填 料 | 聚四氟乙烯 | -40~200℃ |
膜 片 | 丁晴橡胶夹增强涤沦织物 | |
压缩弹簧 | 60Si2Mn | |
膜 盖 | A3 |
外形尺寸:
公通径(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
L | PN1.6MPa | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | 670 | 770 |
(mm) | PN4.0MPa | 190 | 210 | 230 | 255 | 285 | 310 | 335 | 425 | 460 | 560 | 740 | 805 |
PN6.4MPa | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 750 | 820 | |
H | 普通型 | 567 | 570 | 645 | 650 | 877 | 887 | 899 | 1058 | 1068 | 1110 | 1498 | 1574 |
(mm) | 散热片型 | 697 | 700 | 775 | 780 | 1040 | 1050 | 1062 | 1257 | 1267 | 1309 | 1743 | 1819 |
H1(mm) | 117 | 120 | 139 | 144 | 188 | 208 | 220 | 268 | 278 | 320 | 441 | 503 | |
D(mm) | 225 | 360 | 470 | 620 | |||||||||
重量(KG) | 33 | 35 | 47 | 51 | 98 | 111 | 148 | 236 | 292 | 433 | 760 | 920 |

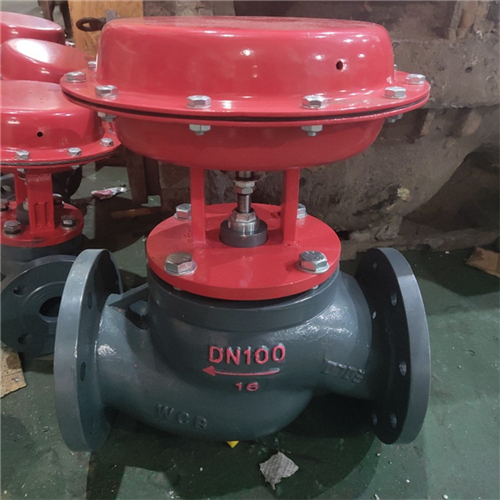

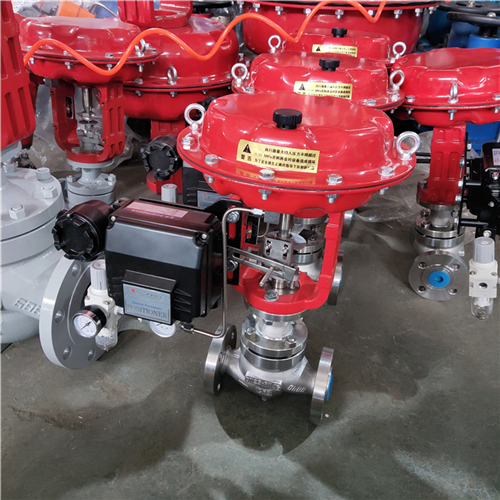

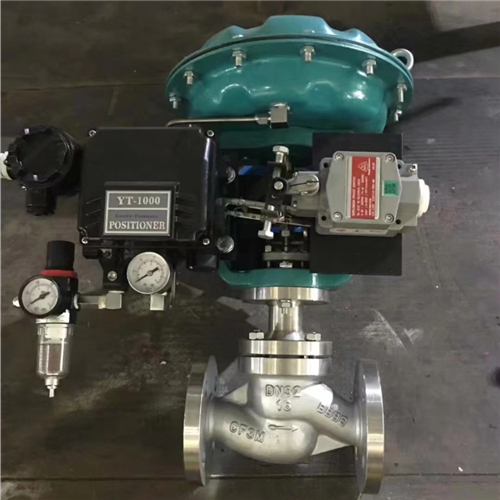

实物图:
