概述:
ZJHP气动薄膜调节阀是一种顶导向单阀座调节阀,具 有结构简单、密封性能好、流量大、使用可靠等特点。有效而足够的顶部导向系统克服小开度时的震动,有效使用寿命更长。可选择多弹簧气动簿膜机构或电动执行机构等。ZJHP气动薄膜单座调节阀由气动多弹簧薄膜执行机构和低流阻单座阀组成,新型执行机构高底低、重量轻、装校简便,新型阀体结构紧凑、流道通畅,具有大的流量系数。气动薄膜调节阀操作稳定,具有动作特性可靠,精确的流量特性,可调范围大等优点。在广泛应用中取得高质量的控制效果。
产品性能:
ZJHP气动薄膜调节阀结构组成 调节阀通常由电动执行机构或气动执行机构与阀体两部分共同组成。直行程主要有直通单座式和直通双座式两种,后者具有流通能力大、不平衡办小和操作稳定的特点,所以通常特别适用于大流量、高压降和泄漏少的场合。比主导产品单座阀、双座阀、套筒阀轻70~80%,比精小型阀还轻40~50%;可靠性的突破——解决了传统调节阀等各种不可靠性因素,如密封的可靠性、定位的可靠性、动作的可靠性等。该产品的问世,使中国的调节阀技术和应用水平达到了九十年代末先进水平;它是对调节阀的重大突破;尤其是电子式全功能超轻型阀,必将成为下世纪调节阀的主流。
产品参数:
型式:直通单座球型阀
公称通径:3/4"、20、25、32、40、50、65、80、100、150mm
公称压力:PN1.6MPa
法兰标准:JB/T79·1~79·2-94等
材料:ZG230-450衬F46
工作温度:-40~180℃
压盖型式:螺栓压紧式
阀体部分:
阀体型式: | 直通铸造球型阀 |
公称通径: | DN20 、25 、32 、40 、50 、65 、80 、100 、200 |
公称压力: | PN 1.6、2.5、4.0、6.4、10.0Mpa |
ANSI 150、300、 600Lb | |
JIS 10K、20K、30K、40K | |
连接方式: | 法兰:FF、RF、RTJ、等 |
螺纹:(适用于 1”以下) | |
焊接:SW、BW | |
法兰距: | 符合IEC 534 |
阀盖形式: | 标准型、加长型(散热、低温、波纹管密封) |
填 料: | V型聚四氟乙烯、柔性石墨填料等 |
密封垫: | 金属夹石墨密封垫、聚四氟乙烯垫 |
执行机构: | 气动:多弹簧执行机构 、单弹簧执行机构 |
电动:3810L系列 、PSL系列 |
阀内部件:
阀芯型式: | 单座柱塞 |
流量特性: | 等百分比、线性 、快开 |
内件材质: | 标准材质组合及使用温度、压力范围请参阅附录 |

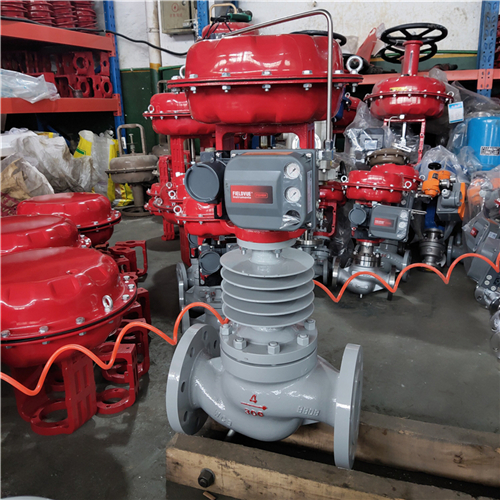

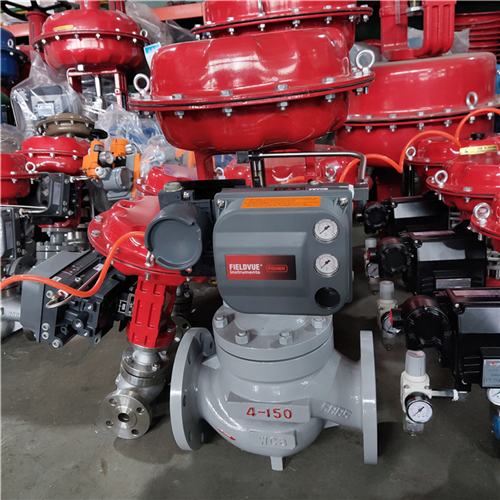

实物图:
