简介：
T961H高压给水电动调节阀，多级降压结构设计，是一种新颖的压力平衡套筒结构高压差调节阀。阀内组件的套筒和阀芯是一种多孔和串级的混合结构，流体先经过套筒窗口进行*级节流，再经过三级连续串级节流，允许压差大，密封性好，流体通道呈S流线型，流量大，调节阀动态稳定性好。T961H高压给水电动调节阀结合国内外先进的设计理念，设计、生产出来的锅炉给水调节阀是火力发电厂锅炉给水系统的重要调节阀之一，也可适用于石油化工等其他工业的自动控制系统控制高压差流体，可配电动执行机构和气动执行机构。
技术参数：
形 式 锻造直通式
公称通径 DN50,80,100,150,200,250,300
公称压力 PN25,32Mpa
连接形式 BW焊接形式
材 料 20#锻钢
工作温度 小于420度
压盖形式 螺栓压紧式
填 料 高温石墨编织填料
性能参数：
| 公称压力(Mpa) | 1.6 | 2.5 | 4 | 6.4 | 10 | 16 |
| 壳体试验压力(Mpa) | 2.4 | 3.75 | 6 | 9.6 | 15 | 24 |
| 密封试验压力(Mpa) | 1.76 | 2.75 | 4.4 | 7.04 | 11 | 17.6 |
| 最进口压力(Mpa) | 1.6 | 2.5 | 4 | 6.4 | 10 | 16 |
| 出口压力范围(Mpa) | 减压比0.6 | |||||
| 渗漏量 | 0.5%QMax | |||||
| 温量-压力等级 | ANSI B16.34 | |||||
零部件材料：
| 零件名称 | 零件材料 |
| 阀体 阀盖 底盖 | WCB |
| 阀座 | 304 |
| 阀瓣 | 2Cr13 |
| 阀杆 | 2Cr13 |
| 垫片 | 柔性石墨/1Cr18Ni9 |
| 导向套 | 2Cr13 |
| 填料 | 柔性石墨 |
| 螺栓 | 35CrMoA |
| 螺母 | 45 |
外形尺寸：
| 公称通径DN | B | T | H | 管道规格 |
| 50 | 385 | 258 | 76*10 | |
| 80 | ||||
| 100 | 310 | 750 | 190 | 133*16 |
| 125 | 390 | 895 | 225 | 168*22 |
| 150 | 727 | 985 | 194*25 | |
| 200 | 390 | 273*36 |

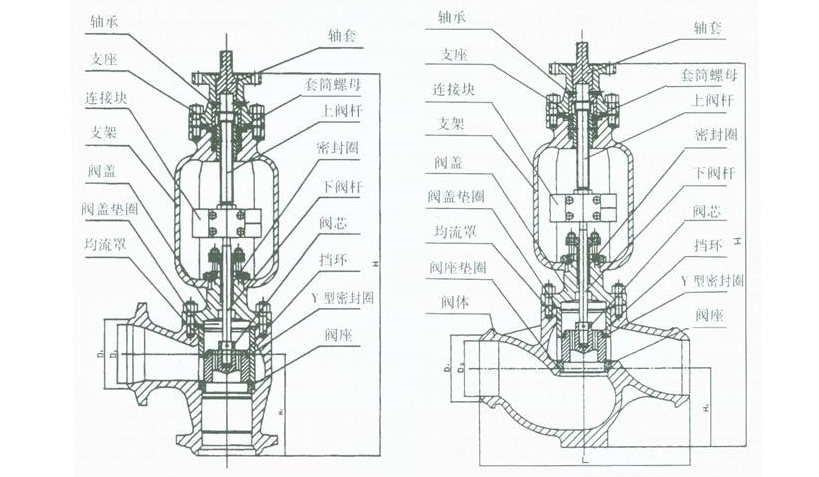

结构图：
