简介：
T940H电动高压调节阀：又叫高压水调节阀，多级降压结构设计，是一种新颖的压力平衡套筒结构高压差调节阀。阀内组件的套筒和阀芯是一种多孔和串级的混合结构，流体先经过套筒窗口进行*级节流，再经过三级连续串级节流，允许压差大，密封性好，流体通道呈S流线型，流量大，调节阀动态稳定性好。结合国内外先进的设计理念，设计、生产出来的锅炉给水调节阀是火力发电厂锅炉给水系统的重要调节阀之一，也可适用于石油化工等其他工业的自动控制系统控制高压差流体，可配电动执行机构和气动执行机构。
T940H电动高压调节阀零部件材料：
零件名称 零件材料
阀体 阀盖 底盖 WCB
阀座 304
阀瓣 2Cr13
阀杆 2Cr13
垫片 柔性石墨/1Cr18Ni9
导向套 2Cr13
填料 柔性石墨
螺栓 35CrMoA
螺母 45
电动高压调节阀阀内组件：
阀芯形式 压力平衡串级式
流量特性 等百分bite性
套筒形式 分离式
材 料 特种不锈钢表面硬化处理
技术参数：
形 式 锻造直通式
公称通径 DN50,80,100,150,200,250,300
公称压力 PN25,32Mpa
连接形式 BW焊接形式
材 料 20#锻钢
工作温度 小于420度
压盖形式 螺栓压紧式
填 料 高温石墨编织填料
性能参数：
公称压力(Mpa) 1.6 2.5 4 6.4 10 16
壳体试验压力(Mpa) 2.4 3.75 6 9.6 15 24
密封试验压力(Mpa) 1.76 2.75 4.4 7.04 11 17.6
进口压力(Mpa) 1.6 2.5 4 6.4 10 16
出口压力范围(Mpa) 减压比0.6
渗漏量 0.5%QMax
温量-压力等级 ANSI B16.34

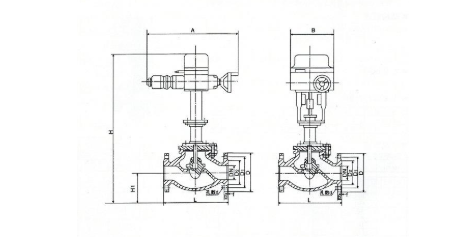

结构图：
