概述:
T668Y气动高压调节阀就是以压缩空气为动力源,以气缸为执行器,并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门,实现开关量或比例式调节,接收工业自动化控制系统的控制信号来完成调节管道介质的:流量、压力、温度等各种工艺参数。气动调节阀的特点就是控制简单,反应快速,且本质安全,不需另外再采取防爆措施。
T668Y气动高压调节阀结构简述:
1、本系列阀门由阀体、阀座、阀瓣、压套及阀盖组成,配套电动执行机构;
2、本系列阀门中,阀座及阀瓣设计出不同的结构形式,可满足不同的节流分式以及流量特性为线性和等百分比的两种调节形式; 3、本阀体结构是Z形布置,多级节流、调节精度高,通用性强,可供多种压差,多种流通能力下的减温水流量调节的选择。
4、阀座及阀瓣的每级节流部分均做成合理的线型,可防气蚀和噪音,并能平稳地调节流量;
5、阀座间的密封垫采用柔性石墨,压缩性好,阀门在关闭状态下基本无泄漏,密封性好;
6、阀座密封面堆焊Co基硬质合金,耐冲刷性好。
技术参数:
公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
额定流量系数(KV) | 单座 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 |
笼式 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
允许压差(MPa) | ≤ 公称压力 | |||||||||||||
公称压力(MPa) | 10.0、16.0、25.0、32.0、45.0 | |||||||||||||
额定行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
阀盖形式 | 标准型(-17~+250℃)、高温型(+250~+450℃) | |||||||||||||
压盖形式 | 螺栓压紧式 | |||||||||||||
密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
阀芯形式 | 单座式、笼式单座 | |||||||||||||
流量特性 | 等百分比 |

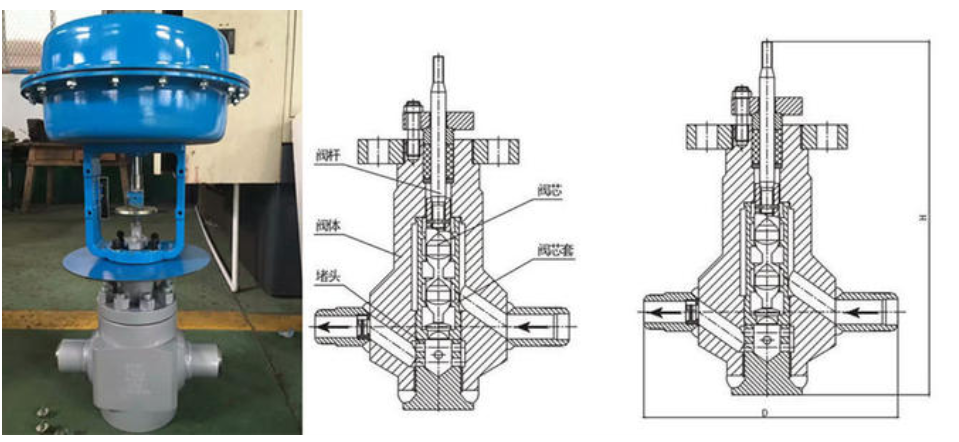

结构图:
