简介：

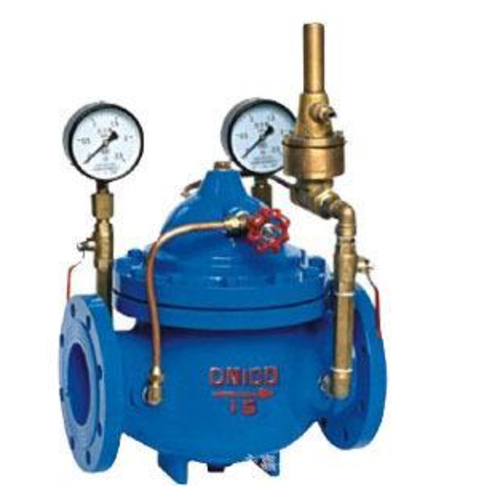

       800X压差旁通阀由主阀、压差控制导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过专门设计的导阀控制室，对压力变化信号进行比较，输出主阀开度信号，控制主阀开度，从而控制主阀的进出口压差在设定值上。压差旁通阀用于空调系统供/回水之间以平衡压差的阀门，可提高系统的利用卒，保持压差的准确恒定值，并可大限度地降低系统的嗓音，以及过大压差对设备造成的损坏。当主阀进出口间压差变化时，接管A与接管B间压差发生变化，此变导阀的开度。压差大时导阀开度大，控制室通过C管的下泄水量增大，主阀控制室压力下降，主阀开度增大，主阀进出口间压差变小。反之，若主阀进出口间压差变小，则导阀开度变小，主阀控制室压力上升，推动主阀开度减小而使主阀压差增大。这种负反馈作用使主阀进出口间压差稳定在社顶值上。设定针阀开度和导阀弹簧压力可设定主阀进出口间压差。

原理：
      800X压差旁通阀利用水力自力控制，不需要其它装置和能源，保养简便，广泛用于高层建筑、生活区等供水管网系统及城市供水工程。该阀优越于其它KPF型平衡阀，它不需其它执行机械，完全靠介质自身的压力差来达到系统平衡之功能，节约能源及安装场地空间。当主阀进出口间压差变化时，接管A与接管B间压差发生变化，此变导阀的开度。压差大时导阀开度大，控制室通过C管的下泄水量增大，主阀控制室压力下降，主阀开度增大，主阀进出口间压差变小。反之，若主阀进出口间压差变小，则导阀开度变小，主阀控制室压力上升，推动主阀开度减小而使主阀压差增大。这种负反馈作用使主阀进出口间压差稳定在社顶值上。设定针阀开度和导阀弹簧压力可设定主阀进出口间压差。

特点：
介质温度：0~150℃;
可以直接显示控制压差，可以直接设定控制压差；
控制压差可调范围:0.05~0.6Mpa，控制压差误差≤±5%；
恒定阀门两端及被控系统压差，支持用户系统变流量运行；
依靠压差自动工作无须外界动力，控制压差调节灵敏，操作简单。

安装说明：
1、装卸：800X压差旁通阀应小心装卸，建议用软的绳索起吊，以免损坏阀及配管，保护涂装层，阀门应小心地放落地下，不能直接落于地面。
2、安装前的检查：在装卸到目的地后，首先按ACOL提供的说明书上的内容检查确认，配管是否正确，连接是否可靠，运输过程中有无对阀门进行损坏，各种零件是否完整。
3、旁通阀安装前应清理管道中的杂质，检查相应的法兰应与阀门的法兰的压力等级，公称通径相一致，以保持管路的畅通。
4、在压差旁通阀前后，应安装两只闸阀，以检测及维修时使用。
5、压差导向阀之感应压力的管道应直接接在供水及回水管道上，以达到能准确反应供回管之间的压差，为安装使用的方便，可在感应管道上装上小球阀。
6、压差向导阀上两个接压口，上面一个口接到回水管道上，下面一个口接到供水管道上。

外形尺寸：

结构图：
