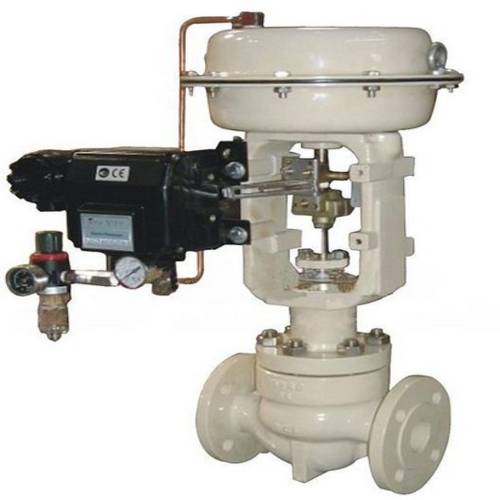

概述：
HCP平衡笼式单座调节阀是CV3000系列产品之一。HCP平衡笼式单座调节阀是一种改进型压力平衡式调节阀，该阀在阀塞或套筒上使用了高性能的密封环，有效地提高了泄漏等级。其阀结构紧凑,有呈S流线型的通道，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小,流量大，可调范围广，流量特性精度高，符合IEC534-2-1976标准。调节阀动态稳定好，噪音底，空化腐蚀小。调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。
阀 体
|
型 式 |
直通单座铸造球型阀 |
|
|
公 称 通 径 |
32、40、50、65、80、100、125、150、200、250、300、350mm
|
|
|
公 称 压 力 |
ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa |
|
|
连接型式 |
法兰连接密封面型式 |
FF、RF、RJ、LG、MFM |
|
法兰标准 |
JIS B2201-1984、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、ANSI B16.5-1981、HG20594-97、HG20618-97等 |
|
|
焊接连接 |
嵌接焊SW |
|
|
材料 |
铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等 |
|
|
上阀盖 |
常温型(P) |
-5~+230℃ |
|
伸长I型(EI |
+230~+566℃ |
|
|
伸长II型(EII) |
-100~-45℃ |
|
|
伸长III型(EIII) |
-196~-100℃ |
|
|
注：工作温度不准超过各种材料的允许范围。 |
||
|
压 盖 型 式 |
螺栓压紧式 |
|
|
填 料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 |
|
阀内组件:
|
阀 芯 型 式 |
单座套筒式柱塞型阀芯 |
||
|
流量 特性 |
高容量流量特性 |
金属阀座 |
等百分比特性(%V)和线性特性(LV) |
|
高精度流量特性 |
金属阀座 |
等百分比特性(%VF)和线性特性(LVF) |
|
|
材 料 |
不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 |
||
执行机构:
|
型 式 |
HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构 |
|
膜 片 材 料 |
乙丙橡胶夹尼龙布、丁橡胶夹尼龙布 |
|
弹 簧 范 围 |
80~240KPa |
|
供 气 压 力 |
280~400KPa(HA型)、400~500KPa(VA6型、VP型) |
|
气 源 接 口 |
RC1/4"(HA)、G3/8"、1/2"(VA6型、VP型) |
|
环 境 温 度 |
-30~+70℃ |
阀作用型式
用正作用或反作用执行机构实现阀的气-关式或气-开式
附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
Cv值和行程
|
公 称 通 径 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
|
阀 座 直 径 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
|
额定Cv值 |
等百分比特性 |
24 |
36 |
60 |
100 |
140 |
220 |
320 |
420 |
820 |
1000 |
1440 |
1900 |
|
线 性 特 性 |
26 |
40 |
75 |
110 |
150 |
240 |
365 |
435 |
850 |
1035 |
1490 |
2000 |
|
|
额 定 行 程 |
25 |
38 |
75 |
150 |
50 |
100 |
|||||||
法兰间距以及外形尺寸
法兰间距
|
公 称 通 径 |
A |
|||||||
|
ANSI 125 FF ANSI 150 RF JIS 10K FFRF PN1.6 RF |
JIS 16K RF |
ANSI 300 RF JIS 20K RF JIS 30K RF PN4.0 MFM |
ANSI 600 RF JIS 40K RF PN6.4 MFM |
JIS 16K LG |
JIS 20K LG |
JIS 30K LG |
JIS 40K LG |
|
|
32、40 |
222 |
231 |
235 |
251 |
235 |
236 |
248 |
251 |
|
50 |
254 |
263 |
267 |
286 |
265 |
267 |
276 |
286 |
|
65 |
276 |
288 |
292 |
311 |
290 |
292 |
303 |
311 |
|
80 |
298 |
313 |
317 |
337 |
310 |
317 |
326 |
337 |
|
100 |
352 |
364 |
368 |
394 |
360 |
368 |
379 |
394 |
|
125 |
403 |
- |
425 |
457 |
- |
425 |
- |
457 |
|
150 |
451 |
465 |
473 |
508 |
475 |
473 |
486 |
508 |
|
200 |
543 |
560 |
568 |
610 |
570 |
568 |
580 |
610 |

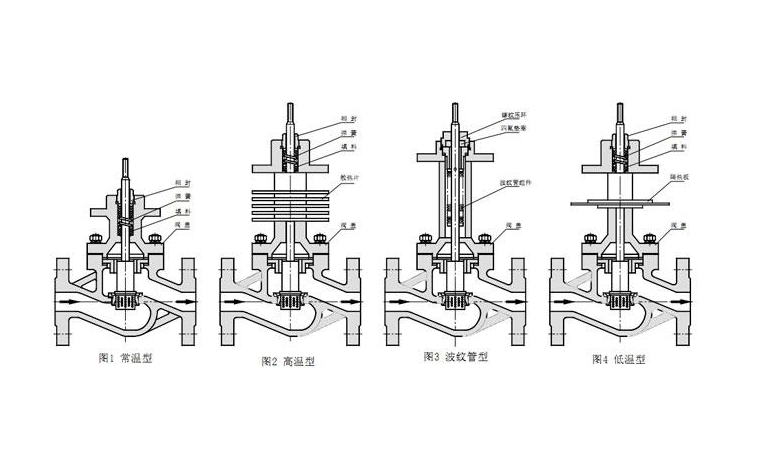

结构图：
