产品概述：
SEG41W卫生级隔膜阀专用于控制制药、饮用食类介质的各类管路或设备上作启闭及节流用。
适用温度：≤120℃、≤150℃(按照隔膜材料)
压力等级：PN(MPa) 0.6 1.0 1.6
设计与制造：BS5156
结构长度：BS5156
法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 卫生级隔膜阀
部件列表：1．阀体　2．隔膜　3．阀瓣　4．阀杆　5．阀盖　6、手轮

SEG41W卫生级隔膜阀测试：
衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1

材料：
阀体：不锈钢
阀盖：不锈钢
阀瓣：不锈钢
食品级隔膜：无毒橡胶
阀杆：不锈钢
手轮：铸铁、不锈钢

主要尺寸参数：

DN	公称压力 MPa	工作压力 MPa	L mm	D mm	D1 mm	n-Фd mm	f mm	H1 mm	H2 mm	D0 mm	质量 Kg/kilos
15	1.6	1.6	108	95	65	4-14	2	84	92	66	2
20			117	105	75	4-14	2	93	105	66	3
25			127	115	85	4-14	2	100	112	66	4
32			146	140	100	4-18	2	127	144	96	6.5
40			159	150	110	4-18	2	136	156	96	7.5
50			190	165	125	4-18	2	151	177	96	10.5
65	1.0	1.0	216	185	145	4-18	2	183	213	165	17.5
80			254	200	160	8-18	2	190	230	230	25.5
100			305	220	180	8-18	2	242	285	280	36
125			356	250	210	8-18	3	285	348	280	47.5
150			406	285	240	8-22	3	353	431	368	74
200		0.6	521	340	295	8-22	3	445	537	483	143

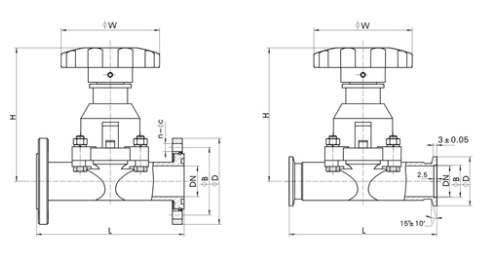

结构图：

产品展示

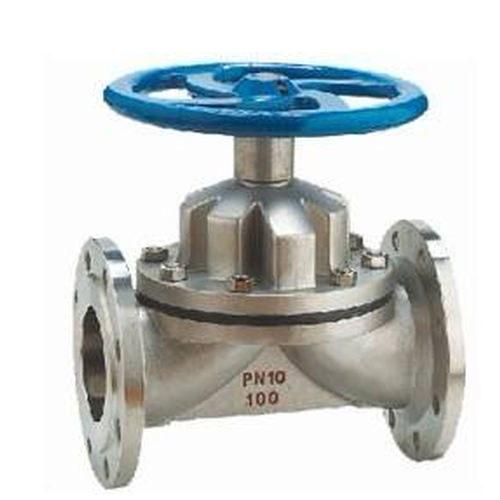

SEG41W卫生级隔膜阀
