产品概述：
G641F4衬氟气动隔膜阀主要用于腐蚀性有毒介质隔膜阀膜片将阀体下部内腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。衬氟隔膜阀表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。
产品性能：
G641F4衬氟气动隔膜阀的特点是采用无填料函的结构，节流元件为弹性隔膜，可以做到阀门关闭时不漏，是用于不允许污染和危险的场合。由于流路平滑，阻力系数小，适用于高浓度及带有纤维介质的悬浮液中，隔膜阀和阀体衬里材料均系耐腐蚀材料制造，具有优越的防腐蚀性能，适用于各种酸碱腐蚀性介质。
产品参数：
阀体材质：WCB、304、316、UPVC
膜片材质：EPDM
衬里材质：衬氟、衬胶、无衬
连接方式：法兰
结构形式：直通
压力范围：0-10MPa
zui高温度：130°C
气缸材质：聚酰胺
控制方式：常闭式、常开式、双向式
气源压力：6bar
气动附件：电磁阀、限位开关、电气定位器、空气过滤减压阀
产品零部件材料：
阀体材料：灰铸铁；
隔膜材料：丁基橡胶，天然橡胶，聚四氟乙烯；
阀体衬里材料：无衬里，硬橡胶，软橡胶，氯丁橡胶，丁基橡胶，聚全氟乙丙烯。
隔膜阀基本参数表:
|
公称通径 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
公称压力 |
16 |
16 |
16 |
16 |
16 |
10 |
10 |
10 |
10 |
10 |
10 |
|
|
额定流量系数 |
无衬里 |
9.8 |
19 |
28.5 |
48 |
63 |
108 |
158 |
270 |
360 |
518 |
1114 |
|
带衬里 |
7.8 |
17 |
25 |
41 |
56 |
87 |
127 |
240 |
350 |
415 |
1000 |
|
|
额定行程 mm |
8 |
10 |
14 |
16 |
24 |
30 |
34 |
36 |
44 |
55 |
65 |
|
执行机构基本参数表:
|
执行机构代码 |
ES68 |
ES69 |
ES70 |
ES71 |
ES72 |
|
|
执行机构大外径 mm |
168 |
260 |
318 |
425 |
549 |
|
|
有效面积 cm2 |
89 |
261 |
399 |
769 |
1342 |
|
|
工作压力 MPa |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
|
气源孔尺寸？ |
公制 |
M14×1.5 |
M16×1.5 |
M16×1.5 |
M16×1.5 |
M16×1.5 |
|
英制 |
ZG1/8" |
ZG1/4" |
ZG1/4" |
ZG3/8" |
ZG3/8" |
|

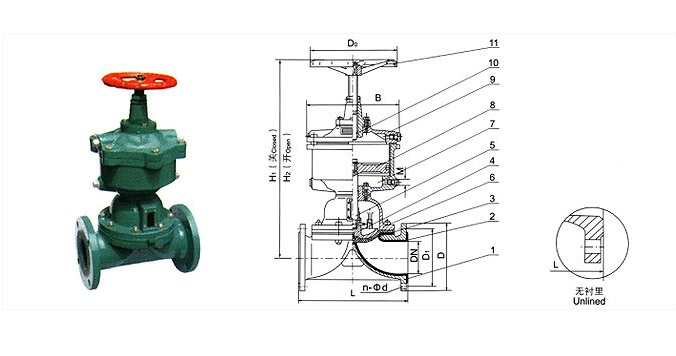

结构图：
