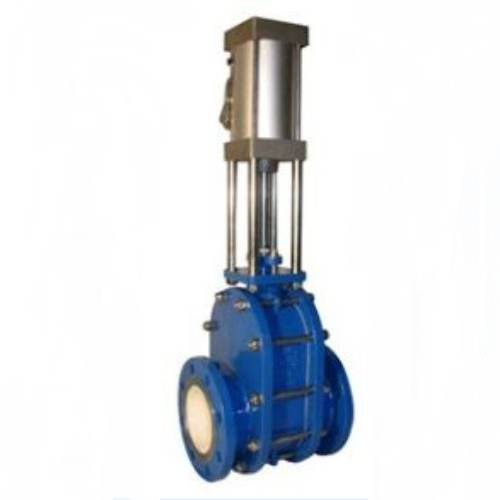

概述：
PZ644TC气动陶瓷双闸板阀适用于发电厂干灰系统、仓泵出料输送，也可适用于矿山、造纸、化工等各类有磨损的干粉尘、水等介质在管道上作启闭之用。使用公称压力1.0MPa,气源压力0.4-0.6MPa。
安装说明：
1,安装前应仔细阅读本说明,并核对阀门型号,通径及技术参数。
2,严禁装上阀门后施焊法兰,以免损坏阀门密封圈。管道自先预留的阀门安装距离应适当,法兰两边加垫片。
3,两管道中心与阀门通径中心应保持同轴,法兰面应平整,不允许法兰面有较大的偏斜,以保证阀门的夹紧和正常工作。拧紧螺栓应做到均匀对称。
适用范围：
1.火力发电厂干灰系统、仓泵出料输送。
2.化工、冶金、造纸、制药等行业中散状物料输送系统。
3.各类有磨损的介质在管道上作启闭之用。
主要技术参数：
公称通径：DN50-500
公称压力：1.0MPa
气动执行器工作压力：0.4-0.6MPa
适用温度≤300℃
适用介质：粉煤灰、干粉尘等
技术参数：
|
型 号 |
公称压力 Mpa |
试验项目（Mpa） |
工作温度 ℃ |
适用 介质 |
||
|
强度（水） |
密封水 |
低压气密封 |
||||
|
Z644TC-10C |
1.0 |
1.5 |
1.1 |
0.6 |
≤200 |
干粉尘、灰渣水等 |
|
设计与制造标准 |
连接端尺寸 |
结构长度 |
检验与试验 |
材料 |
标志 |
供货 |
|
JB/T12224 |
JB/T79.1 |
厂商标准 |
GB/T9092 |
GB/T12229/30 |
GB/T12220 |
GB/T12252 |
PZ644TC气动陶瓷双闸板阀连接尺寸：
|
型号 |
DN |
L |
D |
D1 |
D2 |
b-f |
n-Φd |
H |
重量 |
|
Z644Tc-10C |
50 |
200 |
160 |
125 |
100 |
20-3 |
4-18 |
520 |
|
|
65 |
220 |
180 |
145 |
120 |
20-3 |
4-18 |
595 |
|
|
|
80 |
240 |
195 |
160 |
135 |
22-3 |
4-18 |
635 |
|
|
|
100 |
280 |
215 |
180 |
155 |
22-3 |
8-18 |
630 |
|
|
|
125 |
300 |
245 |
210 |
185 |
24-3 |
8-18 |
715 |
|
|
|
150 |
320 |
280 |
240 |
210 |
24-3 |
8-23 |
840 |
|
|
|
175 |
320 |
310 |
270 |
240 |
26-3 |
8-23 |
885 |
|
|
|
200 |
350 |
335 |
295 |
265 |
26-3 |
8-23 |
1155 |
|
|
|
250 |
400 |
390 |
350 |
320 |
28-3 |
12-23 |
1400 |
|
|
|
300 |
450 |
440 |
400 |
368 |
28-4 |
12-23 |
1800 |

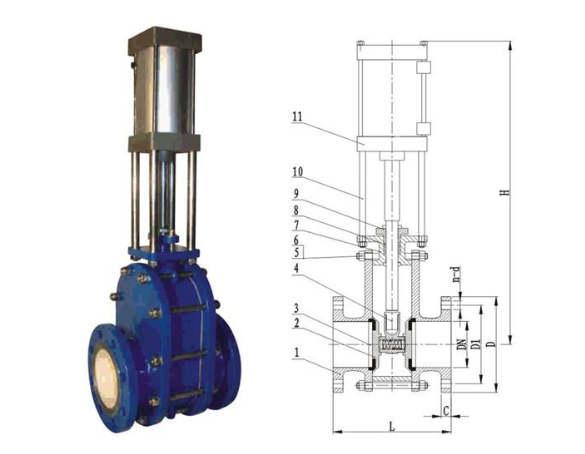

结构图：
