SJS45Y手动Y型料浆阀

型号：SJS45Y

浏览次数：721

更新时间：2020/11/11 9:45:49

简要描述：

SJS45Y手动Y型料浆阀采用Y型直通式结构，流阻小、不容易结疤，左右阀体分开式，两阀体之间夹有阀座，维修时只需拆开两阀体的螺栓就可清洗或修理

产品概述：
SJS45Y手动Y型料浆阀采用Y型直通式结构，流阻小、不容易结疤，左右阀体分开式，两阀体之间夹有阀座，维修时只需拆开两阀体的螺栓就可清洗或修理，若有损坏的零件也可以及时更换，阀体内腔受冲刷较严重的部位装有硬质合金的保护衬板，在开启阀门时，可以保护阀体不被介质冲刷、腐蚀，从而大大地提高了阀门的使用寿命，密封面之间堆焊硬质合金，硬度高。

结构特征：
SJS45Y手动Y型料浆阀阀瓣采用锥形密封面，阀座选用一个极小的圆弧形密封面。这样，在阀瓣与阀座密合时形成一种类似线密封的密封形式，密封效果极佳。此外还可有较强的防止了结疤的现象，阀门带有上密封结构，全开时可以保护填料，阀门导向装置设置在体腔外部，不与介质接触，防止了类似闸阀的导向部位卡死现象。阀瓣采用锥形密封面，阀座选用一个极小的圆弧形密封面。这样，在阀瓣与阀座密合时形成一种类似线密封的密封形式，密封效果极佳。此外还可有较强的防止了结疤的现象，阀门带有上密封结构，全开时可以保护填料，阀门导向装置设置在体腔外部，不与介质接触，防止了类似闸阀的导向部位卡死现象。

产品特点：
1.直通式，流阻小。
2.采用球面密封，使密封面为线接触，保证密封的可靠性、并防止结疤。
3.密封面采用碳化钨材料，具有高耐磨、耐冲蚀。
4.阀门具有倒密封结构设计，确保填料函无介质泄漏，密封性能可靠，并可在线更换填料。
5.阀杆密封采用柔性石墨和编织石墨搭配使用，引进国外先进应力消除技术，光洁度高，排除因开关频繁致密封填料的缺失率及泄露率。

型号及尺寸：

型号	公称压力PN	尺寸（mm）
型号	公称压力PN	DN	50	100	125	150	150△	200	250	300
SJS45Y-16C SJS545Y-16C	1.6	L	230	350	400	480	480	600	730	850
		H	320	464	510	710	595	810	920	1120
		DO	240	280	320	360	360	500	500	600
		重量WT（kg）	36	66	90	105	105	185	305	420
SJS45Y-25C SJS545Y-25C	2.5	L	230	350	400	480	480	600	730	850
		H	320	464	510	710	595	810	920	1120
		DO	240	280	320	360	360	500	500	600
		重量WT（kg）	38	69	95	114	114	195	315	435
SJS45Y-40C SJS545Y-40C	4.0	L	230	350	400	480	480	600	730	850
		H	320	464	510	710	595	810	920	1120
		DO	240	280	320	360	360	500	500	600
		重量WT（kg）	42	70	95	114	114	195	315	435
SJS45Y-64C SJS545Y-64C	6.4	L	380	430	500	550	550	650	775	900
		H	350	490	550	750	635	860	980	1120
		DO	360	400	400	500	500	600	680	800
		重量WT（kg）	47	75	105	124	124	210	335	460

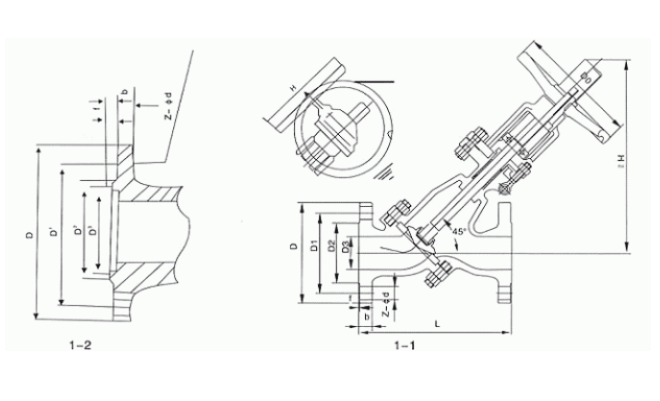

结构图：

产品展示

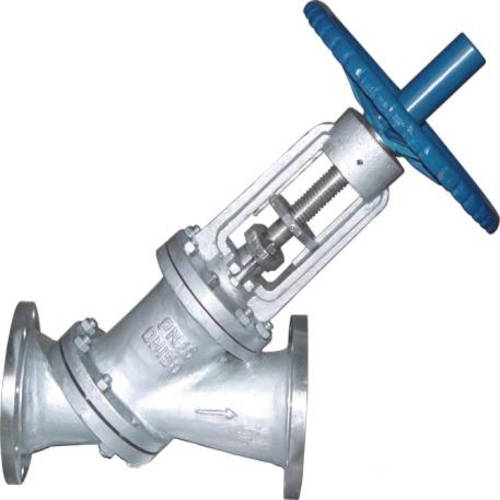

SJS45Y手动Y型料浆阀
