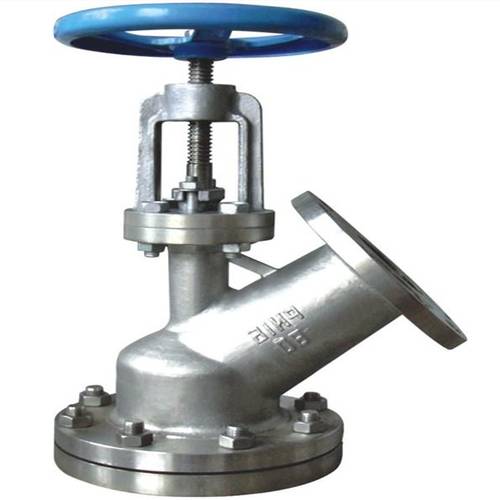

产品简介:
HG5-89-2下展式放料阀主要用于反应器,储罐和其他容器的底部排料,借助于阀门底部法兰焊接于储罐和其他容器的底部,因此消除介质常在容器底部的残留现象。手轮往右边转为开,往左边转为关闭,放料阀底部设计为平底,阀体为V型,并提供提升和下降两种工作方式的阀瓣。
产品用途:
HG5-89-2下展式放料阀的手轮往右边转为关,往左边转为开,主要用于反应器,储罐和其他容器的底部排料,借助于阀门底部法兰焊接于储罐和其他容器的底部,因此消除介质常在容器底部的残留现象。放料阀根据实际情况的需要,放底结果设计为平底,阀体为Y型,并提供下降工作方式的阀瓣。
产品性能:
下展式放料阀的手轮往右边转为关,往左边转为开,主要用于反应器,储罐和其他容器的底部排料,借助于阀门底部法兰焊接于储罐和其他容器的底部,因此消除介质常在容器底部的残留现象。放料阀根据实际情况的需要,放底结果设计为平底,阀体为Y型,并提供下降工作方式的阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈,在开启阀门瞬间,可以保护阀体不被介质冲刷、腐蚀,并对密封圈进行特种处理,使表面硬度达到HRC56~62,具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要时封面均堆焊接有硬质合金,密封面采用线密封,保证密封的可靠性,并可防止结疤。同时,采取短行程阀瓣的设计。在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。各种操作方式,例如,手动,气动(弹簧复位式,双作用式、带手轮和不带手轮),电动、液动,齿轮等。
耐腐蚀性说明:
(1)聚四氟乙烯与金属粘结性优良,抗拉性一般,耐稀酸、浓酸等。
(2)使用介质如颗粒、油品、纸浆、二氧化碳气(不锈钢材质可使用温度-60℃-232℃)。
(3)严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度>30%)。
(4)不锈钢的一般工作温度为-5℃-225℃,压力范围0.6-1.6MPA,超过此规定订货时要说明。
主要零件名称:
零件名称 |
ZG1Cr18Ni9Ti系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12MO 2 Ti系列 |
ZG00Cr17Ni14MO 2 系列 |
WCB系列 |
阀体/阀盖 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
阀杆 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
阀瓣 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
垫片 |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
石墨+304 |
螺柱 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |
结构尺寸:
|
上法兰 |
上法兰 |
下法兰 |
密封座 |
||
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
|
25 |
115 |
85 |
135 |
100 |
70 |
40 |
32 |
135 |
100 |
145 |
110 |
75 |
55 |
40 |
145 |
110 |
160 |
125 |
100 |
65 |
50 |
165 |
125 |
180 |
145 |
85 |
70 |
65 |
180 |
145 |
195 |
160 |
135 |
90 |
80 |
195 |
160 |
215 |
180 |
155 |
130 |
100 |
215 |
180 |
245 |
210 |
195 |
135 |
125 |
245 |
210 |
280 |
245 |
180 |
145 |
150 |
280 |
240 |
335 |
295 |
210 |
185 |
200 |
335 |
295 |
405 |
355 |
/ |
/ |
结构图:
