概述：

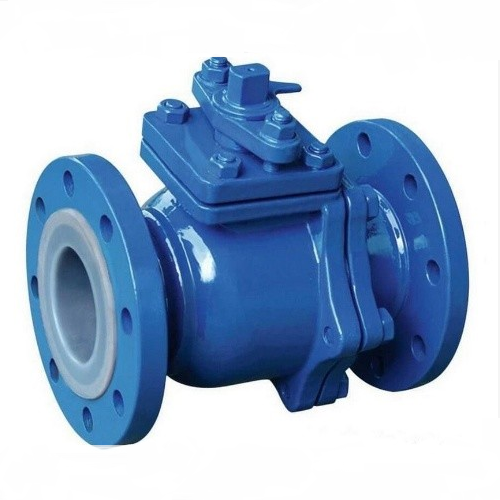

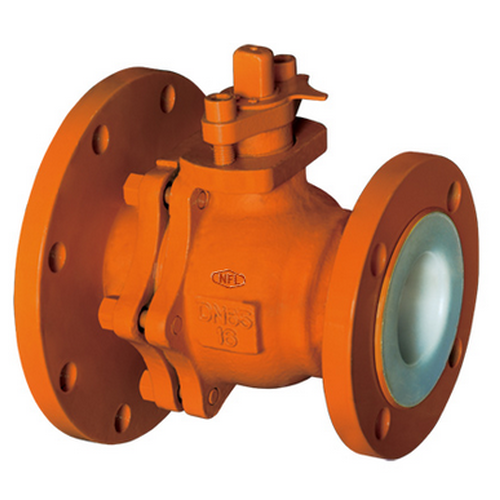

衬氟放料球阀是用带圆形通孔的球体作启闭件,球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭。采用特殊的模压工艺，使密封面致密良好，加之V型PTFE填料组合使阀门达到零泄漏；球体与阀杆铸为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，根本保证使用中的安全性；采用全塑料衬里工艺，耐介质的强腐蚀。衬氟球阀按驱动方式有手动衬氟球阀、蜗轮转动衬氟球阀、气动衬氟球阀、电动衬氟球阀等。
产品用途：
衬氟放料球阀采用氟塑料衬里层的球阀，具有极高的化学稳定性，适用于任何强腐蚀性化学介质；采用全通浮动球阀结构，在整个压力范围内进行元泄漏关闭，便便于管路系统在通球扫线和管路维护。衬氟球阀为控制各种强腐蚀性介质的启闭而进行的专业设计，广泛使用于石油，化工，染化，农药，制酸制碱等行业，是目前防腐阀门理想的选择.
结构特点 ：
放料球阀结构为全通径浮动球式(二段式)和全通径固定球式(三段式)，主要用于截断或接通管路中的腐蚀性介质，并可用于流体的调节与控制，与其它阀类相比，流体阻力小，衬里球阀内壁光滑，流道通畅是所有阀类中流体阻力小的一种。 开关迅速、方便，只需将球体旋转90°，便完成开户和关闭动作。球体与阀杆融为一体，消除了转动角差，杜绝了因压力变化引起阀杆冲出体外的危险，保证了使用的安全性、可靠性。采用特殊模压工艺，将衬里材料衬于阀门壳体内壁，能耐强酸、强碱介质的腐蚀。衬里球面与PTFE阀座组合，密封性好，达到了零泄漏。可配置气动、电动、液动等多种驱动装置，实现远距离控制和自动化操作。
产品尺寸：
|
公称通径nominal diameter |
主要尺寸main dimensions |
参数值the reference water |
||||||||||
|
PN10(1.0MPa） |
||||||||||||
|
DN(mm） |
L |
D |
D1 |
D2 |
Z-φd |
F |
B |
D0 |
H |
重量（kg） |
||
|
25/50 |
125 |
115/140 |
85/110 |
65/90 |
4-14/4-14 |
3/3 |
17/117 |
180 |
105 |
6 |
||
|
32/65 |
135 |
140/160 |
100/130 |
78-110 |
4-18/4-14 |
3/3 |
19/17 |
180 |
120 |
7.5 |
||
|
40/65 |
150 |
150/160 |
110/130 |
85/110 |
4-18/4-14 |
3/3 |
19/17 |
225 |
140 |
10 |
||
|
40/80 |
150 |
150/190 |
110/150 |
85/125 |
4-18/4-14 |
3/3 |
19/19 |
225 |
140 |
10 |
||
|
50/80 |
165 |
165/190 |
125/170 |
100/145 |
4-18/4-18 |
3/3 |
21/19 |
225 |
150 |
16 |
||
|
50/100 |
165 |
165/210 |
125/170 |
100/145 |
4-18/4-18 |
3/3 |
21/19 |
225 |
150 |
16 |
||
|
65/100 |
180 |
185/210 |
145/170 |
120/145 |
4-18/4-18 |
3/3 |
21/19 |
360 |
160 |
20.5 |
||
|
65/125 |
180 |
185/240 |
145/200 |
120/175 |
4-18/4-18 |
3/4 |
21/20 |
360 |
160 |
20.5 |
||
|
80/125 |
240 |
200/240 |
160/200 |
135/175 |
8-18/8-18 |
3/4 |
21/20 |
420 |
215 |
31 |
||
|
80/125 |
240 |
200/265 |
160/225 |
135/200 |
8-18/8-18 |
3/4 |
21/22 |
420 |
215 |
31 |
||
|
100/150 |
260 |
220/265 |
180/225 |
155/200 |
8-18/8-18 |
3/4 |
23/22 |
420 |
240 |
43 |
||
|
100/200 |
260 |
220/320 |
180/280 |
155/255 |
8-18/8-18 |
3/4 |
23/24 |
420 |
240 |
43 |
||
结构图：
