FL41H上展式放料阀

型号：FL41H

浏览次数：635

更新时间：2020/11/8 15:44:05

简要描述：

FL41H上展式放料阀主要用于反应釜、储罐和其它容器的底部排料、放料、取样和无死区关断操作。

概述：
FL41H上展式放料阀主要用于反应釜、储罐和其它容器的底部排料、放料、取样和无死区关断操作。主要阀体材质有：碳钢、304不锈钢、316不锈钢、316L不锈钢等。HG5-89-1上展式放料阀阀体内腔装有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间，可以保护阀体不被介质冲刷、腐蚀，并对密封圈进行特种处理，使表面硬度达到HRC56～62，具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要时封面均堆焊接有硬质合金，密封面采用线密封，保证密封的可靠性，并可防止结疤。

产品特点：
1、阀体内腔装有耐冲刷、耐腐蚀的密封圈。
2、密封面采用线密封，保证密封的可靠性，并可防止结疤。
3、阀瓣密封根据需要时封面均堆焊接有硬质合金，具有高耐磨、耐腐蚀的功能。
4、各种操作方式，例如，手动，气动（弹簧复位式，双作用式、带手轮和不带手轮），电动、液动，齿轮等。

工作原理：
FL41H上展式放料阀为上升式阀瓣（开启），当阀开启时，其阀芯伸入反应锅内，可起顶出作用，使物料在动态下出料，放料效果好而锅底不积料，是一种比较理想的放料阀。阀芯设计为活动式防止结巴，阀瓣采用锥形密封面，阀座选用一个极小的圆弧形密封面。这样，在阀瓣与阀座密合时形成一种类似线密封的密封形式，密封效果极佳。

主要零部件材质:

零件名称	ZG1Cr18 Ni9Ti系列	ZG00Cr18 Ni10系列	ZG1Cr18 Ni12MO 2 Ti系列	ZG00Cr17Ni14MO 2 系列	WCB系列
阀体/阀盖	ZG1Cr18 Ni9Ti	ZG00Cr18 Ni10	ZG1Cr18 Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
阀杆	ZG1Cr18 Ni9Ti	ZG00Cr18 Ni10	ZG1Cr18 Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
阀瓣	ZG1Cr18 Ni9Ti	ZG00Cr18 Ni10	ZG1Cr18 Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
垫片	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE	石墨+304
螺柱	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18 Ni9Ti	1Cr18 Ni9Ti	1Cr18 Ni9Ti	1Cr18 Ni9Ti	45

主要连接尺寸：

DN	上法兰		上法兰	下法兰	密封座
DN	D1	D2	D3	D4	D5	D6
25	115	80	115	85
32	135	100	135	100
40	145	110	145	110	80	60
50	165	125	160	125	85	70
65	180	145	180	145	130	85
80	195	160	195	160	135	95
100	215	180	215	180	160	130
125	245	210	245	210	160	140
150	280	240	280	240	185	165
200	335	295	335	295

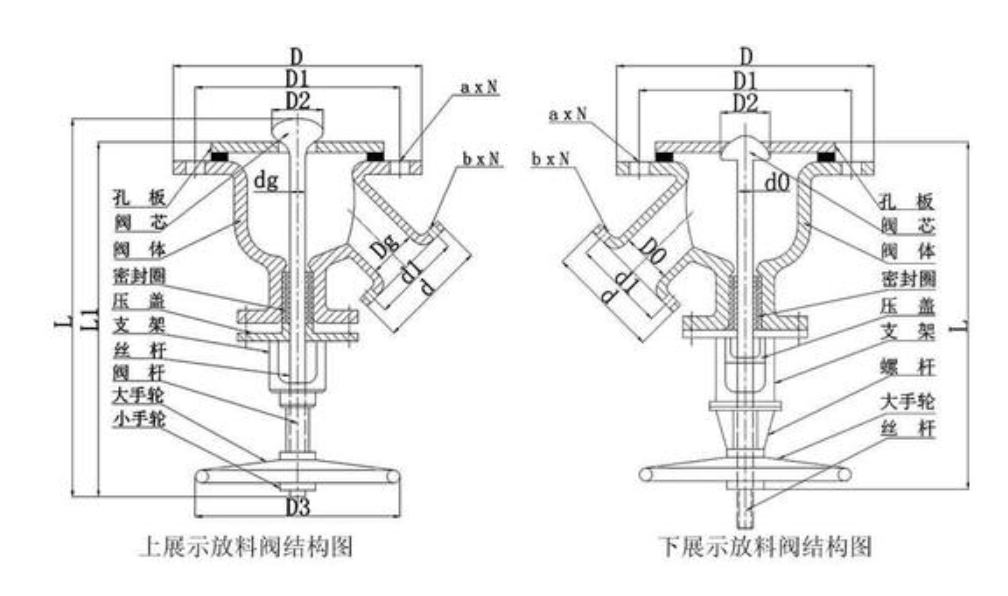

结构图：

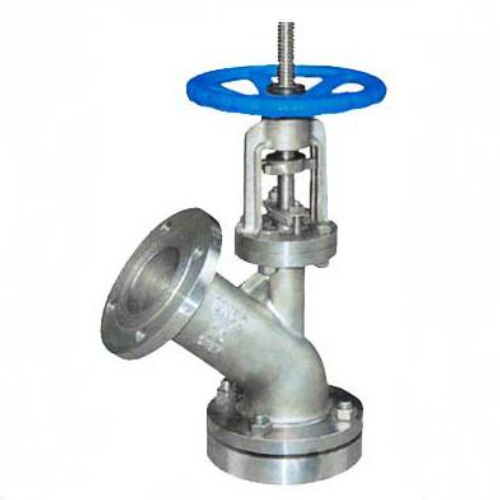

产品展示

FL41H上展式放料阀
