产品概述：
FB545Y平底放料阀主要适用于氧化铝矿砂放料装置放料阀又称进料阀、料浆阀等，放料阀的操作方便,开启自由,运动灵活可靠; 阀瓣装配维修简单, 密封结构合理, 密封圈更换方便实用。
产品特点：
FB545Y平底放料阀阀体内腔有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间,可以保护阀体不被介质冲刷,腐蚀，并对密封圈进行特殊处理，使表面硬度达到HRC56-62，具有高耐磨、耐腐蚀的功能，阀瓣密封根据需要时封面均堆焊有硬质合金，密封副采用线密封，保证密封的可靠性，并可防止结疤。同时采取短行程阀瓣的设计。
产品应用：
产品广泛应用于水处理设备、化工设备、石化设备、石油设备、造纸设备、采矿设备、电力设备配套、液化气设备、食品设备、制药设备、给排水设备、市政阀门、机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、中央空调、过滤设备、冶金设备、轻纺设备.环保设备等领域。
结构特点：
1、有内开式及外开式二类
2、具有料槽结疤的推挤功能
3、具有耐磨、耐冲刷、防结垢、结疤的特性
4、适应槽壁对焊和折卸交换功能
5、具有手动、齿轮动、电动等几项传动装置公司的双套密封设计，更加保证了密封性能可靠良好
设计制造标准：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
主要性能参数:
| 型号 | 压力级 (Lb) | 适用温度 /℃ | 适用介质 | 阀体、阀盖、阀瓣 | 材料 | ||
| 阀杆 | 密封面材料 | 填科 | |||||
| Fs45Y-150(Lb) | 150 | ≤425 | 碱性氧化铝料 解剖浆 | WCB | 铬不锈钢 | 堆焊硬质合 | 柔性石墨 |
| Fs45Y-400(Lb) | 400 | ||||||
| Fs545Y-150(Lb) | 150 | ||||||
| Fs545Y-400(Lb) | 400 | ||||||
主要外形及结构尺寸:
| DN/in | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 |
| 驱动方式 | 手动 | 手动 | 手动 | 手动 | 手动 | 齿动 | 齿动 | 齿动 | 手动 |
| L | 155 | 215 | 235 | 275 | 335 | 400 | 500 | 590 | 254 |
| DO | 250 | 250 | 250 | 320 | 360 | 450 | 600 | 600 | 305 |
| H | 490 | 490 | 632 | 668 | 925 | 1145 | 1365 | 1390 | 90 |
| φX | 635 | 89 | 114 | 250 | 159 | 215 | 470 | 510 | 652 |
主要性能参数:
| 型号 | PN | 工作压力 /MPa | 适用温度 /℃ | 适用介质 | 材料 |
| DF J745F-2.5 | 2.5 | 0.25 | ≤150 | 阀体、锥阀头、法兰食品、医药及硝酸类奥氏体不锈钢 | 密封圈、填料 聚四氟乙烯 |
主要外形及结构尺寸:
| DN | L | D | K | D1 | f1 | 8×φ d1 | B | F | A | zxφd2 |
| 125 | 464 | 340 | 295 | 240 | 2 | 8×φ 22 | 20 | 210 | 225 | 8xφ16 |
| 80 | 362 | 285 | 240 | 180 | 2 | 8× φ 18 | 14 | 160 | 45 | 4xφ18 |

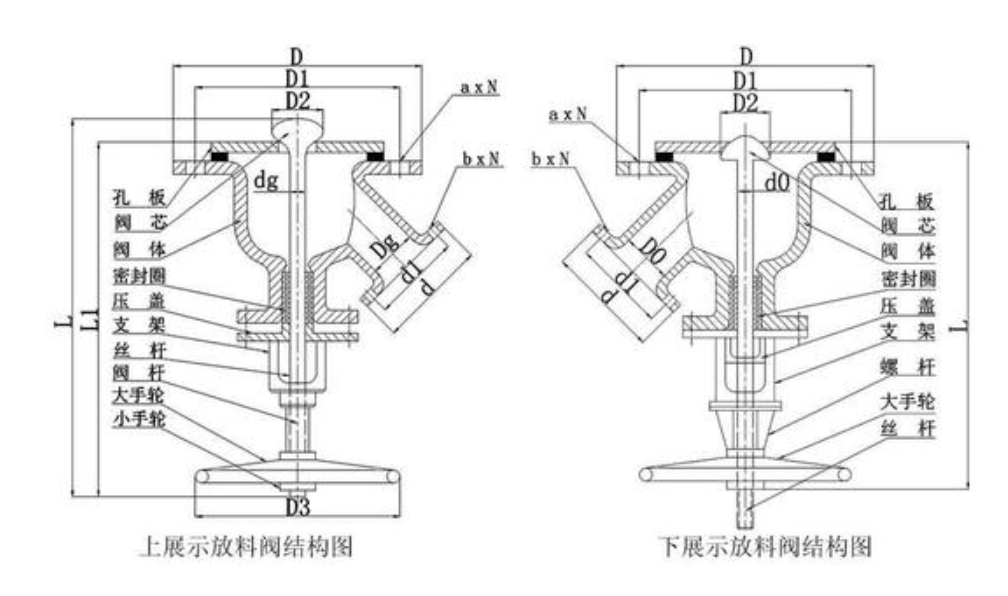

结构图：
