100X遥控浮球阀

型号：100X

浏览次数：749

更新时间：2020/8/14 14:32:42

简要描述：

100X遥控浮球阀主要安装于水池或高架水塔的进水口处，当水位达到设定的高度时，主阀由浮球导阀控制关闭进水口停止供水；当水位下降后，主阀由浮球开关控制打开进水口向水池注水，实现自动补水。

产品用途：
100X遥控浮球阀主要安装于水池或高架水塔的进水口处，当水位达到设定的高度时，主阀由浮球导阀控制关闭进水口停止供水；当水位下降后，主阀由浮球开关控制打开进水口向水池注水，实现自动补水。隔膜式阀门性能可靠、强度高、动作灵活适用于450mm口径以下的管道。DN500mm口径以上的建议使用活塞式。100X 型 PN10~PN25 遥控浮球阀能有效的控制水塔或水箱液面，适合时切断或打开阀芯输入水流或阻止水流外泄，液位控制准确，水位不受压力波动干扰，开闭紧密不漏水，浮球灵活，维护保养简单。适用于高层建筑中的水箱，水池，水塔的自动供水系统。

结构原理：
100X遥控浮球阀是兼具多种功能的水力操作式阀门。要安装于水池或高架水塔的进水口处，当水位达到设定的高度时，主阀由浮球导阀控制关闭进水口停止供水；当水位下降后，主阀由浮球开关控制打开进水口向水池注水，实现自动补水。液位控制精确，不受水压干扰；100X隔膜式遥控浮球阀可随水地池的高度及使用空间任意位置安装，维护、调试、检查方便、密封可靠、使用寿命长。隔膜式阀门性能可靠。强度高、动作灵活适用于450MM口径以下的管道。DN500MM口径以上的建议使用活塞式。当管道从进水端给水时，由于针阀、球阀、浮球阀是常开的，水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池，此时控制室不形成压力，主阀开启，水塔(池)供水。当水塔(池)的水面上升至设定高度时，浮球浮起关闭浮球阀，控制室内水压升高，推动主阀关闭，供水停止。当水面下降时，浮球阀重新开启，控制室水压下降，主阀再次开启继续供水，保持液面的设定高度。

产品特点：
①阀体采用全通道、流线型设计，流体阻力小，流量大；
②体盖、活塞缸连接处由密封垫和密封环双重密封，无外漏；
③阀体、活塞缸、活塞双重导向，动作平稳、可靠；
④全不锈钢活塞缸、整体铸造活塞、NBR密封环，完*组合大延长使用；
⑤引进国外先*技术的可拆卸阀座，结构巧妙、构思新颖、方便维修更换；
⑥带导流孔的活塞缸，适当增加阻尼，使得活塞运动更趋于平稳；
⑦液位控制精*，不受水压干扰。

产品参数：

公称压力(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

主要零件材料

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金
密封圈O型圈	橡胶
阀杆	2Cr13
弹簧	50CrVA
针型阀	铜合金
球阀	铜合金
浮球阀	铜合金
微型过滤器	不锈钢

连接尺寸：

公称通径DN	L	H	H1	A	B
50	250	260	90	340	260
65	280	285	98	350	270
80	310	295	110	360	280
100	350	315	120	380	290
125	400	335	145	420	340
150	450	390	155	440	360
200	550	460	190	465	385
250	650	520	250	495	415
300	800	620	290	580	440
350	900	650	330	605	470
400	1000	710	360	630	490
450	1000	750	445	655	510
500	1100	800	495	685	545

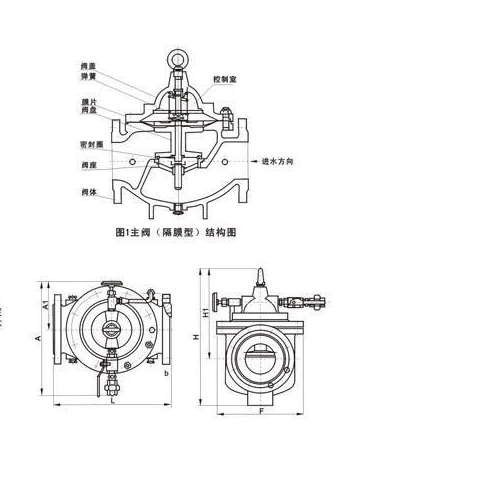

产品结构图：

产品展示
