简介：

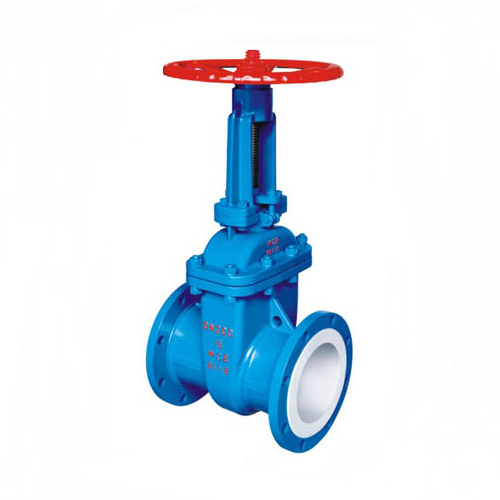

Z41F46衬氟闸阀是一种带见的启闭阀门，新研制的适用于腐蚀性介质的专用闸阀,利用两侧面密封呈楔状的闸板来接通或截断管路中介质，楔式闸阀不允许微量开启在管路中作节流装置用，以免因高速流动的介质冲蚀而加快密封面的损坏。衬氟闸阀是采用内衬防腐塑料，整体包胶技术生产出来的防腐阀门。
性能：
Z41F46衬氟闸阀是阀门的一种衬氟闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。闸阀是采用强制密封的 , 即阀门关闭时，要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性。衬四氟闸阀的闸板随阀杆一起作直线运动的，叫升降杆闸阀 亦叫明杆闸阀。通常在升降杆上 有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动 , 也就是将操作转矩变为操作推力。
特点
1.阀体有扁体和圆体两种形状：GB阀门采用圆体，ANSI磅级阀门DN≤300Lb采用扁体，DN≥400Lb采用圆体，阀体、阀盖的内腔和闸板、阀杆外表面等直接与介质接触的部件，全部名衬FEP（F46）等氟塑料；
2.密封副为FPF（F46）/FEP（F46）或其它材料组合，摩擦系数小，启闭力矩低；
3.填料采用PTFE（F4）标准填料，密封性能好，维修更换方便；
4.带有弹性的闸板，可补偿闸板密封面与阀座密封面之间楔角偏差，吻合度好，密封效果理想；
5.介质可从两侧任意
安装与维护：
1手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
2闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。
3按产品使用说明书的规定安装。
4如果阀门经常开关使用 , 每月至少润滑一次。
主要零部件材料：
|
型号 |
材料 |
||||
|
阀体、阀盖 |
闸板、阀杆 |
阀杆螺母 |
填料 |
手轮 |
|
|
Z41F46-16 |
灰铸铁衬氟塑料 |
碳素钢衬氟塑料 |
球墨铸铁或铝青铜 |
聚四氟乙烯 |
球墨铸铁 |
|
Z41F46-16C |
铸钢 |
||||
|
Z41F46-25 |
|||||
产品参数：
|
型号 |
PN |
工作压力/MPa |
适用温度/℃ |
适用介质 |
|
Z41F46-16 |
16 |
1.6 |
≤150 |
腐蚀性介质 |
|
Z41F46-16C |
||||
|
Z41F46-25 |
25 |
2.5 |

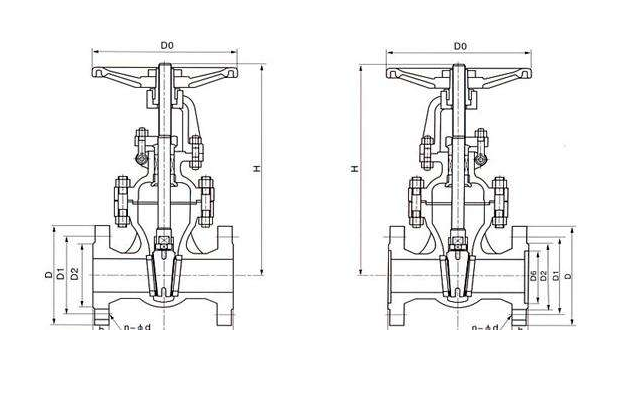

结构图：
